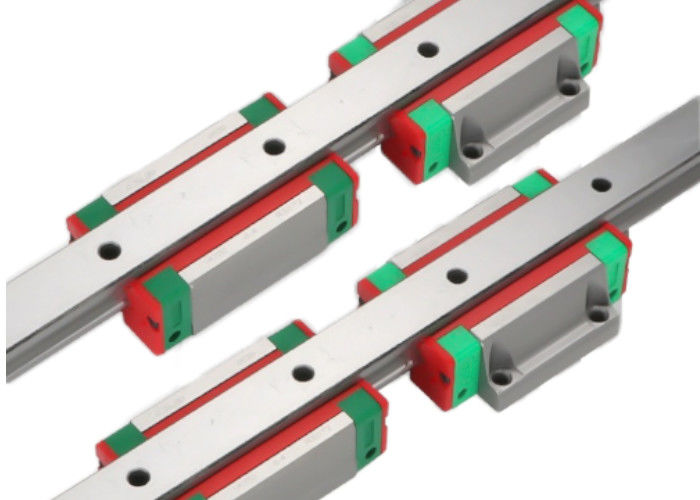

선형 가이드 슬라이더 QR 시리즈: 고속 성능과 높은 정밀 처리 능력

제품 내 표시 된 그림, 모델, 매개 변수 및 기타 관련 정보는 참조 용입니다. 전자 부품과 같은 분야와 관련된 제품을 찾고 있다면,정밀 부품, 사무실 자동화, 공장 자동화, 또는 이 분야에서 맞춤형 제품을 필요로 하는 경우. 상담 양식, 전화 또는 당신이 편리하다고 생각하는 방법을 통해 저희에게 연락하십시오.우리는 가능한 한 빨리 대답 할 것입니다.우리는 항상 최고의 서비스를 제공하기 위해 최선을 다하는 목적을 준수합니다. 우리는 당신과 친절하고 안정적인 협력 관계를 구축하기를 기대합니다.

제품 설명:

선형 가이드 QRW30CC는 모든 방향으로 극도로 높은 딱딱성을 가지고 있습니다. QR 시리즈 선형 가이드 특허 합동 결합을 설치하여 고속 성능을 향상시킬뿐만 아니라,또한 볼을 롤러 타입 롤링 요소로 교체합니다.롤러, 가이드 레일 및 슬라이더 사이의 선형 접촉을 통해 로드 하에서 롤러의 탄력 변형이 효과적으로 감소됩니다.이것은 크게 선형 가이드의 딱딱성을 향상뿐만 아니라, 그러나 또한 높은 속도로 고 정밀 가공을 유지합니다.

기름이 첨가되지 않고 자기 윤활성 설계

특허의 동기 결합은 중간에 기름 저장 공간을 가지고 설계되어 작동 중 철 공의 윤활 필요를 충족시킬 수 있습니다.방향 회전 부분을 통과 할 때, 윤활유는 기름 저장 공간에서 균등하게 보충 될 수 있으며, 철 공을 균등하게 윤활유로 계속됩니다. 따라서,윤활유 보충의 빈도가 효과적으로 줄일 수 있습니다..

움직임의 부드러움을 향상

동시 결합이 없는 전통적인 선형 가이드가 작동을 시작하면, 부하 쪽의 철 공이 먼저 움직입니다.그리고 그 다음 순환 부분을 밀어 부하되지 않은 쪽에 철 공과 충돌하는 방향으로, 앞뒤 충돌의 연쇄 반응을 일으켜 마찰 저항의 상당한 변동으로 이어집니다.QH 시리즈 선형 안내 레일 SynchMotionTM 기술을 사용하여 같은 사이클에 있는 모든 철 공을 함께 연결하는 동기 결합을 가지고 있습니다따라서, 슬라이더가 움직이기 시작하면, 모든 철 공이 거의 동시에 시작, 그리고 철 공 사이에 앞뒤 충돌이 없습니다.일정 정도의 운동 관성을 유지하면서, 마찰 저항의 변동 진폭이 효과적으로 감소 할 수 있습니다.

고속 설계

동시 결합기의 간격 설계는 공 사이의 상호 마찰을 제거 할 수 있습니다.그리고 HIWIN의 특허 설계는 공과 동기 결합기 사이의 원형 선 접촉을 가능하게 합니다, 마찰 저항을 효과적으로 줄이고 조용한 선형 가이드가 뛰어난 고속 성능을 가질 수 있습니다.

기술 파라미터:

사용자 정의:

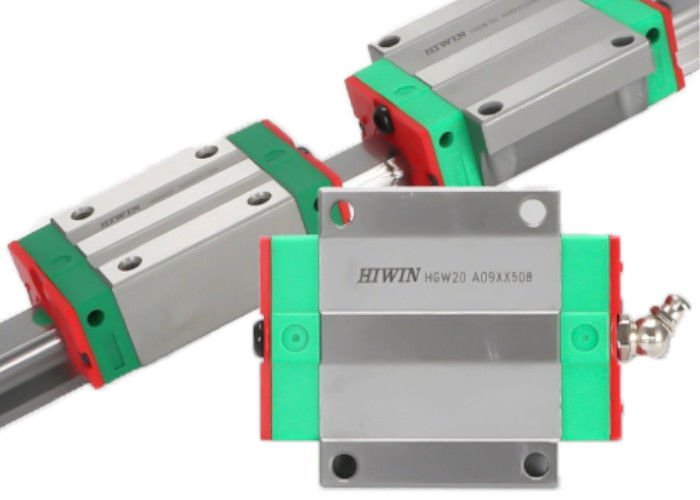

QR 슬라이더 타입:QR 시리즈는 두 가지 유형의 선형 가이드를 제공합니다. 플랜지 유형 및 정사각형 유형. 플랜지 유형 슬라이더는 설치를 위해 플랜지에 가공 된 설치 나사 구멍을 가지고 있습니다.그리고 또한 하부 잠금 장치 설치에 적합합니다.선형 가이드 조합은 낮은 높이와 큰 베어링 영역을 가지고 있으며, 거리의 부하를 견딜 수있는 분야에 적합합니다.사각형 슬라이더는 더 작은 폭을 가지고 있으며 제한된 설치 공간이있는 장치에 적합합니다슬라이더 위의 나사 구멍은 설치에 사용할 수 있습니다.

가이드 라인 타입:일반 잠금 볼트 홀 가이드 레일 외에도 QR 시리즈는 고객이 쉽게 설치하고 사용하기 위해 낮은 잠금 볼트 홀 가이드 레일을 제공합니다.

정확도 클래스:QR 시리즈 선형 가이드의 정확도는 4 단계로 나뉘어 있습니다. 높은 H 수준, 정확 P 수준, 초정밀 SP 수준, 초정밀 UP 수준.고객은 자신의 장비 정밀 요구 사항에 따라 정밀도를 선택할 수 있습니다.
