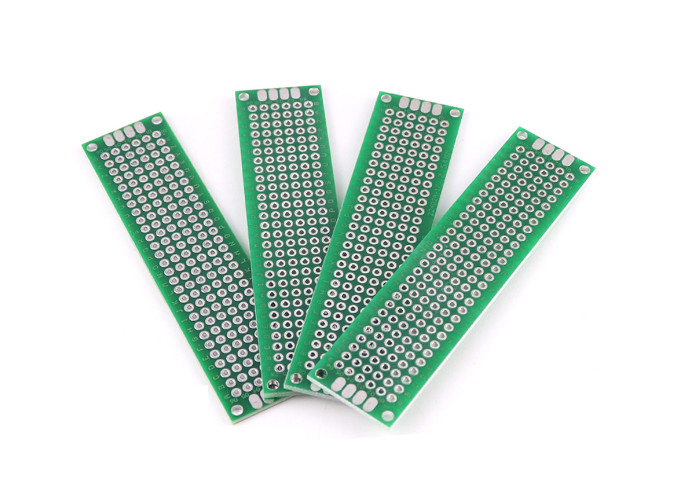

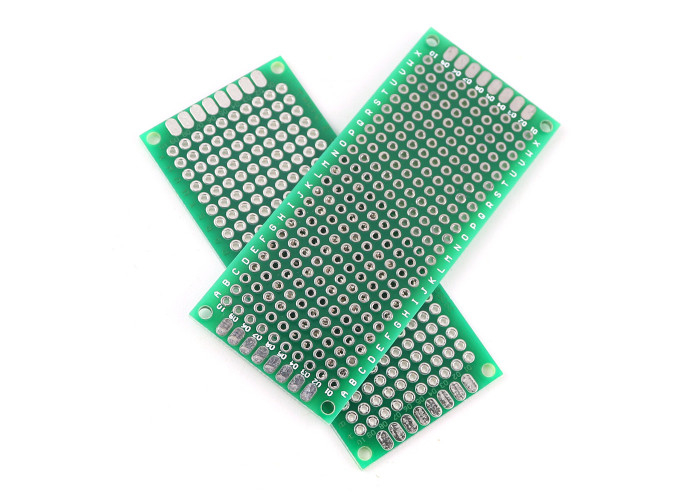

구멍이 있는 다기능적인 쌍면 보드로서, 이 제품은 학생, 전자 애호가,유연한 디자인 기능 때문에 제품 개발자, 저렴한 비용, 편리한 사용. 그것의 표준 IC 간격, 양면 설계, 그리고 광범위한 적용 가능성은 다양한 전자 설계 시나리오에서 중요한 역할을 할 수 있습니다.
외부 구리 두께 | 1온스 |
용매 패드의 표면 처리 | 납 스프레이 틴 |
이사회 옵션 | 불 retardant |
형성 방법 | 기계형조 |
기본 소재 | FR-4 |
사양 및 크기 | 2×8,3×7cm, 4×6cm, 5×7cm, 6×8cm, 7×9cm, 8×12cm, 9×15cm |
시험 방법 | 엔지니어링 테스트 랙 |
용접 마스크 색상 | 녹색 |
학생 교육:전자 공학, 컴퓨터 과학 등을 전공하는 학생을 위한 실험 과정에서 용접 연습 및 교육 도구로 널리 사용됩니다.
전자 디자인 경쟁:빠른 프로토타입 제작 능력으로 인해 학생들의 전자 디자인 대회에서 선호되는 재료가 되었습니다.
전자기기 애호가들:전기회로 설계, 혁신적인 실험 및 DIY 프로젝트에서 전자 애호가들을 지원합니다.
제품 개발 초기 단계:제품 개발 초기 단계에서 프로토 타입 검증 및 테스트에 사용됩니다.
유연한 배선:사용자는 각종 전자 회로 디자인을 달성하기 위해 필요에 따라 자유롭게 배선을 할 수 있습니다.
부품 설치:사용자 정의 PCB 보드가 필요없이 다양한 표준 전자 부품의 삽입 및 설치를 지원합니다.
빠른 프로토타입 제작:설계부터 실제 생산까지의 과정을 크게 단축하고 개발 효율성을 향상시킵니다.
비용 효율성:전문 PCB 판 제조에 비해 비용이 낮고 대량 조달 및 실험용에 적합합니다.
쌍면 유니버설 보드, 뚫린 보드, 유니버설 보드, 학생 용접 실험 보드PCB 회로 보드는 포장되고 운송 중 제품을 안전하고 안전하게 유지하도록 설계 된 고판 상자에 배송됩니다.상자 안에는 제품을 안전하게 넣을 수 있는 맞춤형 삽입이 있고 테이프로 봉인됩니다. 상자 안에는제품은 추가 완충 및 보호를 제공하기 위해 거품 포장과 폼 패딩으로 포장됩니다.패키지에는 패키지 슬립과 모든 프로모션 자료가 포함되어 있습니다. 패키지는 UPS 또는 FedEx와 같은 신뢰할 수있는 통신사를 통해 배송됩니다.추적 정보는 패키지의 진행을 추적하기 위해 고객에게 제공됩니다.배송 시간은 선적 방법과 목적지에 따라 달라집니다.
