Single-phase Full Wave Rectification Printer Clutch AM Series Miniature Electromagnetic Clutch Brake

단전기 전파 정정 프린터 클러치 AM 시리즈 소형 전자기 클러치 브레이크

제품 소개 - 위기

강조하다

풀 웨이브 수정 프린터 클러치
,
AM 시리즈 소형 전자기 결합 브레이크
,
소형 전자기 클러치 브레이크
파워 모형

OTPF/H25
정류 방법

단상 전파
빈도

50Hz
AC 입력 전압

100V/200V
dc 출력

24v
방열

힘
내구성

좋아
감수성

높은
원래 장소

일본
모델 번호

AMC/AMP/AMB/AMU-C
최소 주문 수량

협상
가격

Negotiate
포장 세부 사항

맞춘 패키징

단전기 전파 정정 프린터 클러치 AM 시리즈 소형 전자기 클러치 브레이크

Name: 단전기 전파 정정 프린터 클러치 AM 시리즈 소형 전자기 클러치 브레이크
Brand: YK MICRO CO., LTD.
SKU: AMC/AMP/AMB/AMU-C
Availability: InStock

button button

가격 받기 지금 연락

제품 내 표시 된 그림, 모델, 매개 변수 및 기타 관련 정보는 참조 용입니다. 전자 부품과 같은 분야와 관련된 제품을 찾고 있다면,정밀 부품, 사무실 자동화, 공장 자동화, 또는 이 분야에서 맞춤형 제품을 필요로 하는 경우. 상담 양식, 전화 또는 당신이 편리하다고 생각하는 방법을 통해 저희에게 연락하십시오.우리는 가능한 한 빨리 대답 할 것입니다.우리는 항상 최고의 서비스를 제공하기 위해 최선을 다하는 목적을 준수합니다. 우리는 당신과 친절하고 안정적인 협력 관계를 구축하기를 기대합니다.

제품 설명:

AM 시리즈 소형 전자기 결합/브레이크는 콤팩트하고 가벼운 디자인으로 특별히 설계되었습니다.이 제품 시리즈는 소형화 때문에 많은 응용 시나리오에서 잘 수행, 가볍고 높은 토크 출력 특성. 설치 방향은 자유롭고 쉽게 설치되며, 자기 멍은 베어링에 의해 지원됩니다.설치 과정이 간단하고 빠르게.

기술 파라미터:

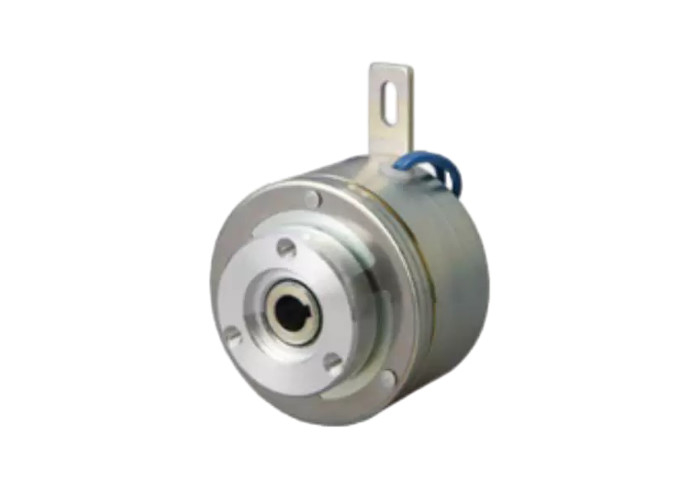

AMC 마이크로 전자 결합기 [레저 타입]

제2형5, 타입 5, 타입 10, 타입 20, 타입 40, 타입 80

토크: 0.25 ~ 8 N·m

모델		AMC	2.5	5	10	20	40	80
정적 마찰 토크		[N·m]	0.25	0.5	1	2	4	8
무기력성	J × 10^-4[kg·m²]	로터 쪽	0.048	0.075	0.145	0.290	0.715	1.26
무기력성	J × 10^-4[kg·m²]	장갑 쪽	0.040	0.060	0.128	0.260	0.618	1.22
오프터		d_H7	6	6	8	10	12	15
키웨이		b_E9×t^+0.1	2x69	2x69	2.5×89	4x115	4x135	5x17
둘레 방향		A	35	40	46	51	61	70
		B	26.5	26.5	35	44	49	54
		C	22	22	30	38	42	46
		D_H8	15	15	22	26	28	32
		E	M3	M3	M3	M4	M4	M4
		F	28.5	28.5	36	38	41.5	41.5
		G	6.5	6.5	7	7	8.5	8.5
		H	8	8	10	10	12	12
		J	3.2	3.2	4.2	4.2	5.2	5.2
		K	7.5	7.5	9.5	9.5	11.2	11.2
축 방향		L	32.6	32.6	40.9	45.1	52	54
		M	19	19	22.3	24.5	31	31
		N	2	2	2.5	3	3	3
		P	10	10	14	16	16	18
		Q	1.6	1.6	2.1	1.6	2	2
		R	22.4	22.4	28.1	30.6	35	36
		S	0.2	0.2	0.25	0.25	0.3	0.3
		T	7.3	7.3	9.8	9.45	12.2	12.1
		U	1.6	1.6	1.6	1.6	2	2
펌프 허브 베어링에 적합합니다			696ZZ	696ZZ	608ZZ	6000ZZ	6001ZZ	6002ZZ
질량 [g]			140	185	300	410	725	1050

단전기 전파 정정 프린터 클러치 AM 시리즈 소형 전자기 클러치 브레이크 0

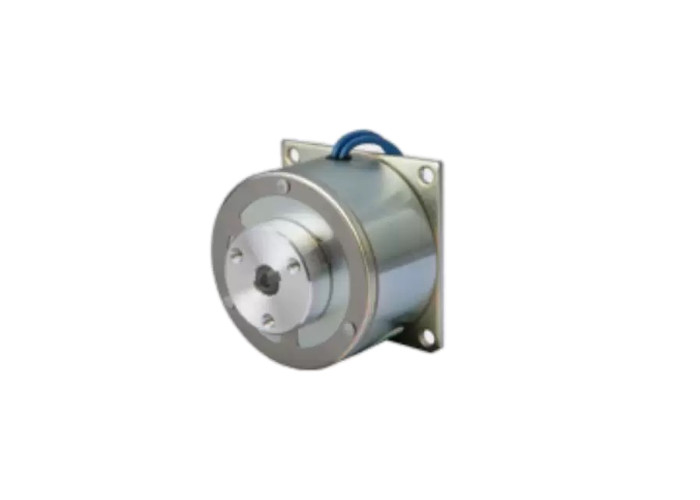

AMB 마이크로 전자기 브레이크

타입 25, 타입 5, 타입 10, 타입 20, 타입 40, 타입 80

토크: 0.25 ~ 8 N·m

모델	AMB	2.5	5	10	20	40	80
정적 마찰 토크	[N·m]	0.25	0.5	1	2	4	8
무기력성	J × 10^-4[kg·m²]	0.035	0.055	0.103	0.193	0.495	1.05
오프터	d_H8	6	6	8	10	12	15
키웨이	b_E9×t^+0.1	2x69	2x69	2.5×89	4x115	4x135	5x17
둘레 방향	A	35	40	46	51	61	70
	B	22	22	26	31	36	40
	C	42	48	56	63	74	84
	D_H7	15	15	22	26	28	32
	E	M3	M3	M4	M4	M5	M5
	F	35	40.2	46.2	53	61	70.2
	H	3.3	3.3	4.5	4.5	5.3	5.3
	J	15.7	15.7	23	27.2	29.4	33.7
축 방향	L	31	31	39.8	44.3	50.5	53.5
	M	3.5	3.5	3.5	4.2	4.2	4.2
	N	1.15	1.15	1.15	1.35	1.35	1.35
	Q	1.4	1.4	1.4	1.4	1.9	1.9
	R	21.8	21.8	27.55	30.05	34.5	35.5
	S	00.15~0.25	00.15~0.25	00.2~0.3	00.2~0.3	0.25~0.35	0.25~0.35
	T	9	9	12	14	15.7	17.7
	U	3	3	4	5	5	5
질량 [g]		125	170	255	370	600	850

단전기 전파 정정 프린터 클러치 AM 시리즈 소형 전자기 클러치 브레이크 1

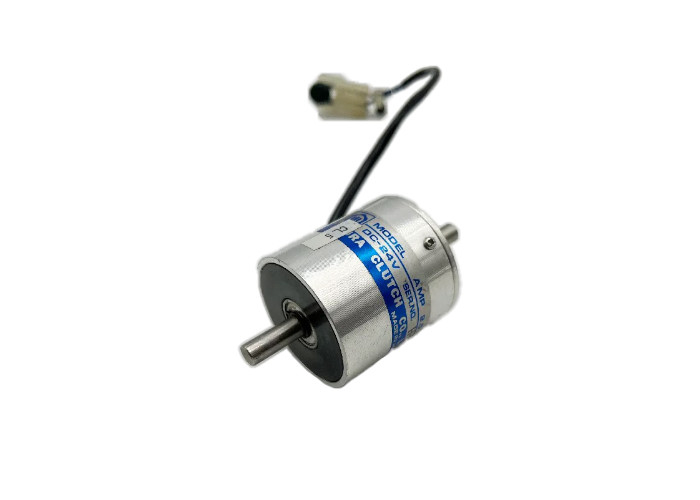

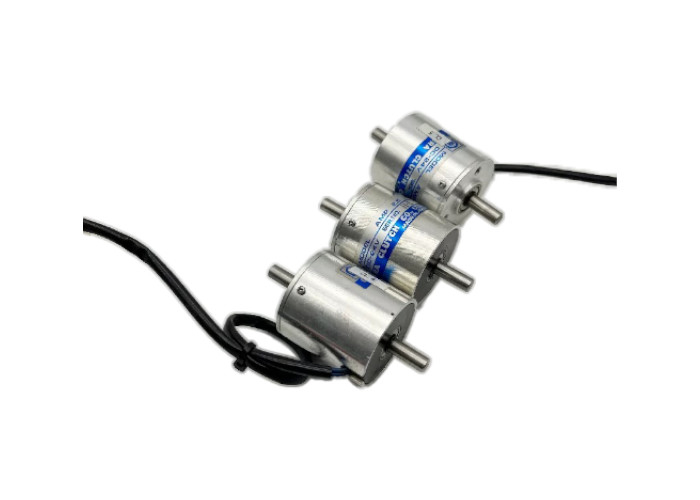

AMP 마이크로 전자 결합 장치

제2형55형, 10형, 20형

토크: 0.25 ~ 2 N·m

모델		AMP	2.5	5	10	20
정적 마찰 토크		[N·m]	0.25	0.5	1	2
무기력성	J × 10^-4[kg·m²]	로터 쪽	0.053	0.110	0.203	0.413
무기력성	J × 10^-4[kg·m²]	장갑 쪽	0.033	0.055	0.090	0.185
셰프트 지름		d_H7	6	6	8	10
둘레 방향		A	38.5	44.5	51.5	56.5
		B_h8	18	18	26	32
		C	28	30	40	43
		D	M4	M4	M4	M5
		E	6	6	6	8
축 방향		L	74	76	95	109
		M	40	42	52	60
		N	16	16	20	23
		P	2	2	3	3
질량[g]			200	280	465	650

단전기 전파 정정 프린터 클러치 AM 시리즈 소형 전자기 클러치 브레이크 2

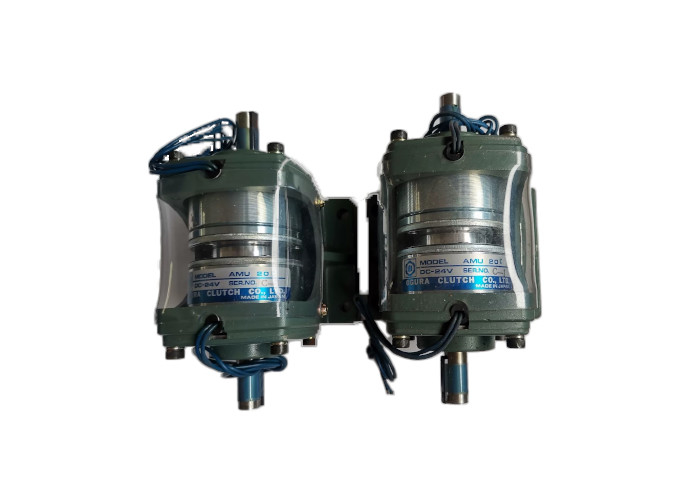

AMU-C 마이크로 전자기 결합/브레이크 집합체 [보호 커버와 함께]

제2형5, 타입 5, 타입 10, 타입 20, 타입 40, 타입 80

토크: 0.25 ~ 8 N·m

모델		AMU	2.5C	5C	10C	20C	40C	80C
정적 마찰 토크		[N·m]	0.25	0.5	1	2	4	8
무기력성	J × 10^-4[kg·m²]	로터 쪽	0.050	0.068	0.148	0.290	0.718	1.30
무기력성	J × 10^-4[kg·m²]	장갑 쪽	0.063	0.113	0.208	0.390	1.04	2.19
셰프트 지름		d_H7	6	6	8	10	12	15
키웨이		b_h8×t_-0.15	2x69	2x69	2.5×89	4x115	4x135	5x17
둘레 방향		A	54.5	61.5	69	77	93	105
		B	66	72	84	90	106	120
		C	56	62	70	78	90	100
		D	31.5	35.5	40	45	56	63
		E	6	7	9	10	11	12
		F	5.5	5.5	6.5	6.5	8.5	8.5
축 방향		L	100	100	124	139	166	174
		M	50	50	62	69	80	86
		N	40	40	45	50	60	70
		P	30	30	39.5	44.5	53	52
		Q	9	9	11	12	13	14
		R	16	16	20	23	30	30
		T	14	14	18	20	20	25
질량[g]			400	545	890	1500	2080	2870

성능 표 [운영 특성]

AM 타입, 2 타입5, 타입 5, 타입 10, 타입 20, 타입 40, 타입 80

모델	정적 마찰 토크 (N · m)	코일 (20 °C)					자석 끌어당기는 시간 (ms)	토크 상승 시간 (ms)	펌프 풀기 시간 (ms)
		전압 [DC-V]	전류 (A)	저항 (Ω)	전력 (W)	시간 상수 (ms)
AMC25	0.25	24	0.13	192	3	5	11	15	16
AMB25						4	10		15
AMC 5	0.5		0.17	144	4	8	12	17	20
AMB 5						7	13		20
AMC 10	1		0.25	96	6	11	18	27	25
AMB 10						10	17		25
AMC 20	2		0.26	94	6.1	13	20	35	25
AMB 20						11	21		26
AMC 40	4		0.38	64	9	26	35	55	45
AMB 40						19	32		40
AMC 80	8		0.48	50	11.5	33	39	60	48
AMB 80						24	37		52

성능 표 [업무 부하]

AM 타입, 2 타입5, 타입 5, 타입 10, 타입 20, 타입 40, 타입 80

모델 AMC·AMB AMP·AMU-C	최대 조정 가능한 클라이어먼트 [mm]	최대 조정 가능한 전체 작업 부하 [J]	최대 전체 작업 부하 [J]	허용되는 회전 속도 [r/min]
2.5	0.4	2.8	8.7	3600
5	0.45	4.5	1.4
10	0.55	7.5	2.3
20	0.6	1.2	3.8
40	0.7	1.8	5.8
80	0.7	2.7	8.5

단전기 전파 정정 프린터 클러치 AM 시리즈 소형 전자기 클러치 브레이크 3

적용 가능한 시나리오:

AM 시리즈 제품은 높은 정밀도, 빠른 반응 및 역차량 설계로 인해 정확한 제어 및 빠른 시작 중지가 필요한 상황에서 널리 사용됩니다. 예를 들어,자동화 장비 분야에서, 로봇, 의료 기기, 직물 기계, 사무실 장비 등, AM 시리즈 제품의 존재를 볼 수 있습니다. 그들은 전력을 전송하는 책임이 있습니다.그리고 이러한 응용 프로그램에서 위치 정확성을 보장.

제품 기능:

높은 감수성 작용:톱크를 빠르게 생성하고 방출할 수 있고, 정확한 동작 조절을 달성할 수 있습니다.

뒷면이 없네요스프링 플레이트 드라이브 모드를 채택하여 회전 방향에는 역차가 없으며 소음도 낮아 순조롭게 회전합니다.

강한 열 분산:우수한 열 분산 능력으로 성능에 영향을 미치지 않고 장기간 안정적인 작동을 보장합니다.

내구성:고품질의 재료와 공정 설계는 제품의 장기적인 사용 수명을 보장합니다.

설치가 쉽다:설치 방향은 자유로울 수 있으며, 클러치 멍은 베어링에 의해 지지되며, 설치 과정이 간단하고 빠르다.

여러 모델 선택:다양한 응용 시나리오에서 토크와 설치 요구 사항을 충족시키기 위해 여러 모델을 제공합니다.
