건조한 단일 보드 전자기 결합/브레이크
,V 시리즈 전자기 결합/브레이크
-
파워 모형OTP/H25/H45/H70
-
정류 방법단상 전파
-
빈도50/60Hz
-
AC 입력 전압100/200V
-
dc 출력24v
-
방열힘
-
내구성좋아
-
감수성높은
-
원래 장소일본
-
모델 번호V 계열
-
최소 주문 수량협상
-
가격Negotiate
-
포장 세부 사항맞춘 패키징

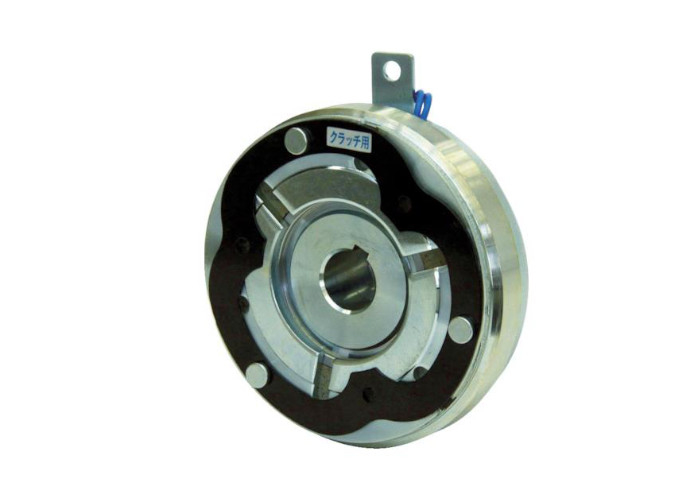

V시리즈 건조 단일 보드 전자기 결합/브레이크 100/200V AC 입력 전압
제품 내 표시 된 그림, 모델, 매개 변수 및 기타 관련 정보는 참조 용입니다. 전자 부품과 같은 분야와 관련된 제품을 찾고 있다면,정밀 부품, 사무실 자동화, 공장 자동화, 또는 이 분야에서 맞춤형 제품을 필요로 하는 경우. 상담 양식, 전화 또는 당신이 편리하다고 생각하는 방법을 통해 저희에게 연락하십시오.우리는 가능한 한 빨리 대답 할 것입니다.우리는 항상 최고의 서비스를 제공하기 위해 최선을 다하는 목적을 준수합니다. 우리는 당신과 친절하고 안정적인 협력 관계를 구축하기를 기대합니다.
제품 설명:
전기 자기 클러치&브레이크 V 시리즈 제품은 가벼운 무게와 높은 토크, 쉽게 설치, 높은 민감성,소음 없는 동작이 제품은 산업 자동화 분야에서 널리 사용되며 다양한 기계 장비에 정확한 토크 제어 및 제동 솔루션을 제공합니다.장기적인 안정적인 운영의 필요를 충족시키는 동시에.
기술 파라미터:

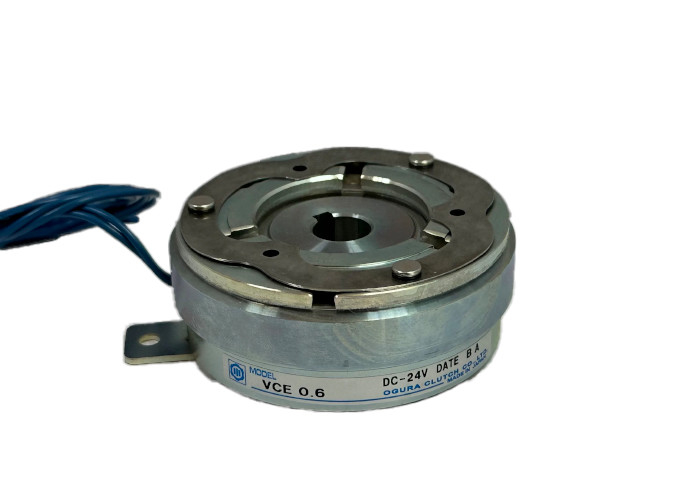

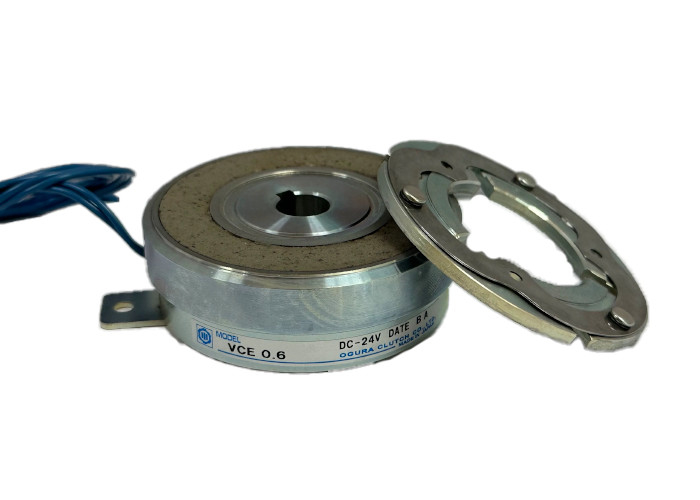

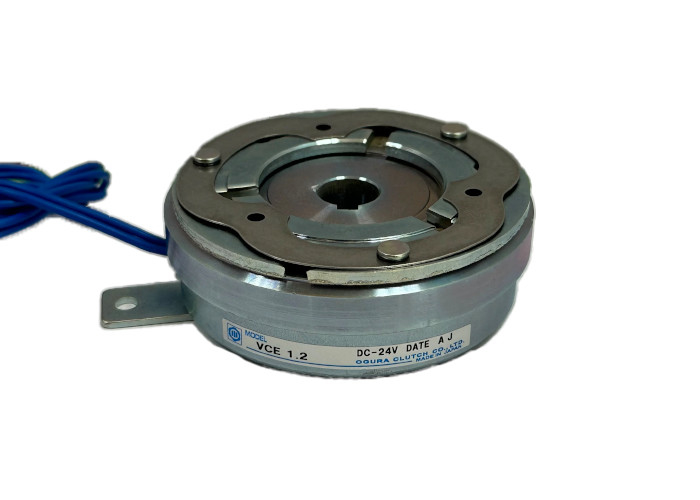

VCE 건조 한판 전자기 결합기
0형61형22형55형, 10형, 20형
토크: 6 ~ 200 N·m
| 모델 | VCE | 0.6 | 1.2 | 2.5 | 5 | 10 | 20 | |
|---|---|---|---|---|---|---|---|---|
| 정적 마찰 토크 | [N·m] | 6 | 12 | 25 | 50 | 100 | 200 | |
| 무기력성 | J × 10-4[kg·m2] | 로터 끝 | 0.9 | 2.6 | 8.1 | 24.1 | 58.0 | 182 |
| 장갑 끝 | 0.5 | 1.5 | 4.8 | 14.3 | 45.0 | 136 | ||
| 구멍 직경 | dH7 | 12 | 15 | 20 | 25 | 30 | 40 | |
| 키웨이 사이드 | bJs9×t+0.15 | 4x138 | 5x173 | 6×228 | 8×28입니다.3 | 8x333 | 12x433 | |
| 둘레 방향 | A | 70 | 90 | 113 | 142 | 178 | 225 | |
| C | 35 | 45 | 53 | 66 | 83 | 107 | ||
| E | 41 | 56 | 65 | 78 | 100 | 125 | ||
| F | 5 | 6 | 6 | 6 | 10 | 10 | ||
| G | 14 | 16 | 16 | 16 | 24 | 24 | ||
| H | 4.5 | 5.5 | 6.5 | 6.5 | 8.5 | 8.5 | ||
| J | 46 | 60 | 76 | 95 | 120 | 158 | ||
| K | M3 | M4 | M5 | M6 | M8 | M10 | ||
| 축 방향 | L | 30 | 35.1 | 40.5 | 45.5 | 50.6 | 60.5 | |
| M | 24 | 26.5 | 30 | 33.5 | 37.5 | 44 | ||
| N | 5.5 | 6.6 | 8.5 | 10 | 13.1 | 44 | ||
| P | 0.5 | 2 | 2 | 2 | 0 | 0 | ||
| R | 5.8 | 7 | 8.2 | 10.4 | 14 | 17.5 | ||
| T | 1.6 | 2 | 2 | 2 | 2.9 | 2.9 | ||
| 질량[kg] | 0.53 | 0.99 | 1.9 | 3.2 | 5.8 | 10.8 | ||
VBE 건조 단일판 전자기 제동
0형61형22형55형, 10형, 20형
토크: 6 ~ 200 N·m
| 모델 | VBE | 0.6 | 1.2 | 2.5 | 5 | 10 | 20 |
|---|---|---|---|---|---|---|---|
| 정적 마찰 토크 | [N·m] | 6 | 12 | 25 | 50 | 100 | 200 |
| 관성. | J × 10-4[kg·m2] | 0.5 | 1.5 | 4.8 | 14.3 | 45.0 | 136 |
| 둘레 방향 | A | 67 | 86 | 108 | 136 | 170 | 215 |
| C | 35 | 45 | 53 | 66 | 83 | 107 | |
| D | 35 | 45 | 52 | 65 | 80 | 107 | |
| E | 62 | 82 | 100 | 125 | 156 | 200 | |
| F | 85 | 110 | 135 | 165 | 210 | 265 | |
| G | 75 | 98 | 122 | 150 | 190 | 240 | |
| H | 4.5 | 5.5 | 6.5 | 6.5 | 8.5 | 11 | |
| J | 46 | 60 | 76 | 95 | 120 | 158 | |
| K | M3 | M4 | M5 | M6 | M8 | M10 | |
| 축 방향 | L | 24.5 | 27.5 | 31.5 | 35 | 40 | 47.5 |
| R | 5.8 | 7 | 8.2 | 10.4 | 14 | 17.5 | |
| T | 1.8 | 2.1 | 2.4 | 2.4 | 2.7 | 3 | |
| 질량[kg] | 0.32 | 0.59 | 1.1 | 2.0 | 3.7 | 7.0 | |
성능 표 '운영 특성'
V형, 0형61형22형55형, 10형, 20형
| 모델 | 정적 마찰 토크 [N · m] | 코일 (20 °C) | 자석 끌어당기는 시간 (S) | 토크 상승 시간 (S) | 펌프 풀기 시간 (S) | 허용되는 회전 수 (r/min) | |||
| 전압 (DC-V) | 전류 (A) | 저항 (Ω) | 전력 (W) | ||||||
| VCE06 | 6 | 24 | 0.50 | 48 | 12 | 0.020 | 0.050 | 0.020 | 7000 |
| VBE06 | 0.010 | 0.040 | |||||||
| VCE12 | 12 | 0.65 | 37 | 15 | 0.020 | 0.050 | 0.030 | 6000 | |
| VBE12 | 0.62 | 39 | 0.015 | 0.045 | |||||
| VCE25 | 25 | 0.92 | 26 | 22 | 0.030 | 0.070 | 0.050 | 5500 | |
| VBE25 | 0.020 | 0.060 | |||||||
| VCE5 | 50 | 1.41 | 17 | 33 | 0.045 | 0.085 | 0.070 | 4500 | |
| VBE5 | 0.025 | 0.065 | |||||||
| VCE10 | 100 | 1.60 | 15 | 38 | 0.090 | 0.130 | 0.085 | 3600 | |
| VBE10 | 0.040 | 0.078 | 0.035 | ||||||
| VCE20 | 200 | 2.20 | 11 | 53 | 0.110 | 0.155 | 0.095 | 3000 | |
| VBE20 | 0.055 | 0.095 | 0.062 | ||||||
성능 테이블 "업무 부하"
V형, 0형61형22형55형, 10형, 20형
|
모델 VCE,VBE |
최대 조정 가능한 격차 [mm] | 최대 조정 가능한 전체 작업 부하 [J] | 최대 전체 작업 부하 [J] |
| 0.6 | 0.5 | 2.9×107 | 13×107 |
| 1.2 | 0.6 | 6.6×107 | 25×107 |
| 2.5 | 0.7 | 13×107 | 49×107 |
| 5 | 0.8 | 26×107 | 88×107 |
| 10 | 1.2 | 62×107 | 170×107 |
| 20 | 1.5 | 120×107 | 320×107 |
적용 가능한 시나리오:
응용 분야:기계 가공, 자동 생산 라인, 포장 기계 등 토크 전송 및 제동의 정확한 제어가 필요한 산업 자동화 분야에 적합합니다.
설치 환경:자유 설치 방향, 쉽게 설치, 다양한 복잡한 설치 환경에 적합합니다.
제품 기능:
토크 제어:다양한 부하 요구 사항을 충족시키기 위해 6 ~ 200N · m의 토크 범위를 제공합니다.
빠른 답변:빠르게 토크를 생성하고 방출할 수 있고, 고정도 동작 제어 기능을 얻을 수 있다.
조용한 동작:제로 역반응 설계의 사용으로 인해 회전 중에 소음이 발생하지 않으며 작업 환경의 품질을 향상시킵니다.
열 분산과 내구성:그것은 또한 좋은 내구성을 가지고 있는 동시에 장기적인 안정적인 운영을 보장하기 위해 강한 열 분산 능력을 가지고 있습니다.
부속품:나사, 스프링 롤러, 스페이저, 롤러, 보호 요소 및 기타 액세서리를 장착하여 설치 및 유지보수를 용이하게합니다.
