강조하다
단일 보드 전자기 결합/브레이크
,OEM 프린터 결합
-
방열성능힘
-
종류스플라인 타입 드라이브
-
파워 모형OTP/H45/H70/H130
-
정류 방법단상 전파
-
빈도50/60Hz
-
AC 입력 전압100V/200V
-
dc 출력24v
-
반응 능력훌륭해요
-
원래 장소일본
-
모델 번호MS 시리즈
-
최소 주문 수량협상
-
가격Negotiate
-
포장 세부 사항맞춘 패키징

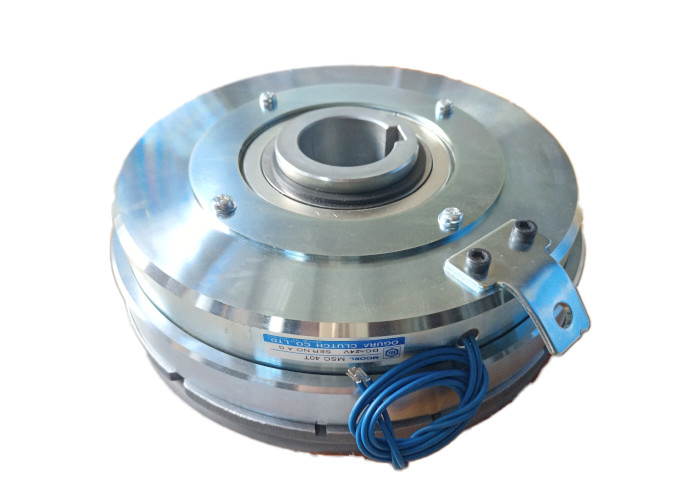

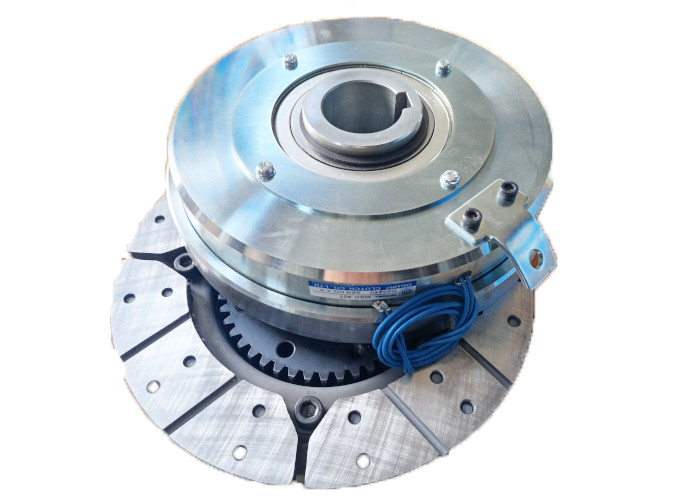

OEM 프린터 클러치 MS 시리즈 건조 단일 보드 전자기 클러치/브레이크
제품에 표시된 사진, 모델, 매개변수 및 기타 관련 정보는 참조용일 뿐입니다. 전자 부품, 정밀 부품, 사무 자동화 및 공장 자동화와 같은 분야와 관련된 제품을 찾고 있거나 이 분야에서 맞춤형 제품이 필요한 경우. 상담 양식, 전화 또는 편리한 방법을 통해 문의해 주시기 바랍니다. 최대한 빨리 회신해 드리겠습니다. 저희는 항상 최고 품질의 서비스를 제공하기 위해 최선을 다하는 목적을 고수합니다. 귀하와 우호적이고 안정적인 협력 관계를 구축하기를 기대합니다.
제품 설명:
전자기 클러치&브레이크 MS 시리즈 제품은 광범위한 토크 범위, 뛰어난 설계 특징, 편리한 설치 방법 및 다양한 조합 옵션으로 인해 다양한 기계 장비에 널리 사용됩니다. 토크의 정밀한 제어, 효율적인 방열, 자동 클리어런스 조정 및 기타 기능을 통해 장비의 작동 효율성과 신뢰성이 향상되어 고성능 클러치 및 브레이크에 대한 산업적 수요를 충족합니다.
기술적 매개변수:
MSC - T 건식 싱글보드 전자기 클러치[베어링 타입]
유형 1.2, 유형 2.5, 유형 5, 유형 10.
토크: 12 - 100 N·m.
| 모델 | 영어: | 1.2톤 | 2.5톤 | 5티 | 10티 | |
|---|---|---|---|---|---|---|
| 정지마찰토크 | [N·m] | 12 | 25 | 50 | 100 | |
| 관성 | 제이×10-4[kg·m2] | 로터 끝 | 3.3 | 8.5 | 22 | 73 |
| 아머처 끝 | 5.5 | 13.8 | 39 | 86 | ||
| 보어 직경 | 디H7 | 15 | 20 | 25 | 30 | |
| 키웨이 | 비E9×t+0.15 | 5×17 | 5×22 | 7×28 | 7×33 | |
| 원주방향 | 에이 | 90 | 110 | 140 | 175 | |
| 기음H7 | 32 | 42 | 52 | 62 | ||
| 디 | 85.1 | 103.5 | 133 | 165 | ||
| 이자형 | 52 | 65 | 80 | 95 | ||
| 에프 | 5 | 6 | 6 | 10 | ||
| G | 14 | 16 | 16 | 24 | ||
| 시간 | 4.5 | 5.5 | 5.5 | 8.5 | ||
| 제이 | 40 | 50 | 62 | 75 | ||
| 케이1 | 3-4.5 | 3-5.5 | 3-6.5 | 3-8.5 | ||
| 케이2 | 3-M4 | 3-M5 | 3-M6 | 3-M8 | ||
| 샤프트 방향 | 엘 | 50 | 59 | 69 | 85 | |
| 중 | 25 | 32 | 35 | 48 | ||
| N | 19 | 19 | 16 | 17 | ||
| 영형 | 6 | 8 | 18 | 20 | ||
| 피 | 11 | 13 | 21 | 23.5 | ||
| 큐 | 1.4 | 3 | 2 | 3.1 | ||
| 아르 자형 | 1.6 | 2 | 2 | 2.9 | ||
| 에스 | 0.3 | 0.3 | 0.3 | 0.4 | ||
| 전기자에 적용 가능한 베어링 | 6002ZZ | 6004ZZ | 6205ZZ | 6206ZZ | ||
| 질량 [kg] | 1.5 | 2.3 | 4.2 | 8.4 | ||
MSC - T 건식 단일 보드 전자기 클러치[베어링 타입].
20형, 40형, 70형, 100형.
토크: 200 - 1000 N·m.
| 모델 | 영어: | 20톤 | 40톤 | 70톤 | 100톤 | |
|---|---|---|---|---|---|---|
| 정지마찰토크 | [N·m] | 200 | 400 | 700 | 1000 | |
| 관성 | 제이×10-4[kg·m2] | 로터 끝 | 221 | 550 | 1030 | 2830 |
| 아머처 끝 | 240 | 550 | 1240 | 2630 | ||
| 보어 직경 | 디H7 | 40 | 50 | 60 | 70 | |
| 키웨이 | 비E9×t+0.15 | 10×43.5 | 15×55 | 15×65 | 18×76 | |
| 원주방향 | 에이 | 220 | 260 | 315 | 380 | |
| 기음H7 | 80 | 90 | 110 | 125 | ||
| 디 | 207.2 | 243 | 293 | 360 | ||
| 이자형 | 120 | 140 | 170 | 210 | ||
| 에프 | 10 | 12 | 13 | 13 | ||
| G | 24 | 28 | 30 | 30 | ||
| 시간 | 8.5 | 10.5 | 13 | 13 | ||
| 제이 | 94 | 110 | 130 | 150 | ||
| 케이1 | 3-8.5 | 4-10.5 | 4-13 | 4-13 | ||
| 케이2 | 3-M8 | 4-M10 | 4-M12 | 4-M12 | ||
| 샤프트 방향 | 엘 | 96 | 110 | 123 | 138 | |
| 중 | 53 | 65 | 70 | 80 | ||
| N | 20 | 20 | 25 | 28 | ||
| 영형 | 23 | 25 | 28 | 30 | ||
| 피 | 27 | 29 | 33 | 35 | ||
| 큐 | 3.1 | 6.8 | 2.8 | 14.8 | ||
| 아르 자형 | 2.9 | 3.2 | 3.2 | 3.2 | ||
| 에스 | 0.5 | 0.7 | 0.7 | 0.8 | ||
| 전기자에 적용 가능한 베어링 | 6208ZZ | 6210ZZ | 6212ZZ | 6214ZZ | ||
| 질량 [kg] | 14 | 22 | 35 | 52 | ||
MSB 건식 단일 보드 전자기 브레이크.
유형 1.2, 유형 2.5, 유형 5.
토크: 12 - 50 N·m.
| 모델 | 영어: | 1.2 | 2.5 | 5 | |
|---|---|---|---|---|---|
| 정지마찰토크 | [N·m] | 12 | 25 | 50 | |
| 관성 | 제이×10-4[kg·m2] | 5.5 | 13.8 | 39 | |
| 보어 직경 | 디H7 | 15 | 20 | 25 | |
| 키웨이 | 비E9×t+0.15 | 5×17 | 5×22 | 7×28 | |
| 원주방향 | 에이 | 90 | 110 | 140 | |
| 비 | 28 | 42 | 50 | ||
| 디H8 | 46 | 54 | 74 | ||
| 이자형 | 85 | 103 | 133 | ||
| 에프h8 | 115 | 135 | 170 | ||
| G | 100 | 120 | 150 | ||
| 시간 | 4-4.5 | 4-4.5 | 4-4.5 | ||
| 샤프트 방향 | 엘 | 50 | 57.3 | 67 | |
| 중 | 21 | 21 | 20 | ||
| N | 28 | 35 | 45 | ||
| 피 | 1 | 1.3 | 2 | ||
| 큐 | 2 | 2.4 | 2.4 | ||
| 아르 자형 | 31 | 36 | 39 | ||
| 에스 | 0.3 | 0.3 | 0.3 | ||
| 질량 [kg] | 1.2 | 2.2 | 4 | ||
MSB 건식 싱글 플레이트 전자기 브레이크
10형, 20형, 40형, 70형, 100형.
토크: 100 - 1000 N·m.
| 모델 | 영어: | 10 | 20 | 40 | 70 | 100 | |
|---|---|---|---|---|---|---|---|
| 정지마찰토크 | [N·m] | 100 | 200 | 400 | 700 | 1000 | |
| 관성 | 제이×10-4[kg·m2] | 86 | 250 | 580 | 1260 | 2730 | |
| 보어 직경 | 디H7 | 30 | 40 | 50 | 60 | 70 | |
| 키웨이 | 비E9×t+0.15 | 7×33 | 10×43.5 | 15×55 | 15×65 | 18×76 | |
| 원주방향 | 에이 | 175 | 220 | 260 | 315 | 380 | |
| 비 | 50 | 72 | - | 128 | - | ||
| 디H8 | 72 | 80 | 110 | 145 | 190 | ||
| G | 85 | 98 | 132 | 170 | 218 | ||
| 시간 | 6-6.5 | 6-8.5 | 6-10.5 | 6-12.5 | 8-12.5 | ||
| 샤프트 방향 | 엘 | 81.1 | 90.8 | 100 | 114.5 | 117 | |
| 중 | 30 | 20 | 24 | 24 | 17 | ||
| N | 50 | 70 | 76 | 90 | 100 | ||
| 피 | 1.1 | 0.8 | 0 | 0.5 | 0 | ||
| 큐 | 3.3 | 2.9 | 3.7 | 3.7 | 3.7 | ||
| 아르 자형 | 48 | 52 | 56 | 61 | 59 | ||
| 에스 | 0.4 | 0.5 | 0.7 | 0.7 | 0.8 | ||
| 질량 [kg] | 8 | 14 | 21 | 34 | 51 | ||
MSCP 건식 단일 보드 전자기 클러치 장치 [정렬 샤프트 유형].
유형 1.2, 유형 2.5, 유형 5, 유형 10.
토크: 12 - 100 N·m.
| 모델 | 영어: MSCP (미국) | 1.2 | 2.5 | 5 | 10 | |
|---|---|---|---|---|---|---|
| 정지마찰토크 | [N·m] | 12 | 25 | 50 | 100 | |
| 관성 | 제이×10-4(킬로그램·미터2) | 입력 샤프트 | 3.5 | 9.3 | 24 | 75 |
| 출력 샤프트 | 6.0 | 14.3 | 40 | 88 | ||
| 보어 직경 | 디h7 | 15 | 20 | 25 | 30 | |
| 키 슬롯 | 비h8×t-0.02 | 5×17 | 5×22 | 7×28 | 7×33 | |
| 원주방향 | 에이 | 126 | 157 | 197 | 235 | |
| 비 | 136 | 156 | 190 | 230 | ||
| 기음 | 110 | 130 | 160 | 200 | ||
| 디 | 63 | 80 | 102 | 120 | ||
| 이자형 | 10 | 12 | 15 | 15 | ||
| 에프 | 98 | 112 | 130 | 150 | ||
| G | 71 | 71 | 71 | 71 | ||
| 시간 | 8.5 | 8.5 | 11 | 11 | ||
| 샤프트 방향 | 엘 | 231 | 264 | 303 | 350 | |
| 중 | 168 | 185 | 212 | 246 | ||
| N | 142 | 157 | 180 | 214 | ||
| 피 | 34 | 42 | 49 | 58 | ||
| 큐 | 29 | 37 | 42 | 46 | ||
| 아르 자형 | 27 | 36 | 45 | 54 | ||
| 에스 | 22 | 31 | 40 | 49 | ||
| Y×심도 | M5×10 | M6×12 | M8×16 | M8×16 | ||
| 질량 [kg] | 3.5 | 5.8 | 10.5 | 19.0 | ||
MSCP 건식 단판 전자기 클러치 장치 [정렬축형]
20형, 40형, 70형, 100형.
토크: 200 - 1000N·m.
| 모델 | 영어: MSCP (미국) | 20 | 40 | 70[특별] | 100[특별] | |
|---|---|---|---|---|---|---|
| 정지마찰토크 | [N·m] | 200 | 400 | 700 | 1000 | |
| 관성 | 제이×10-4(킬로그램·미터2) | 입력 샤프트 | 240 | 580 | 1100 | 3000 |
| 출력 샤프트 | 260 | 590 | 1280 | 2900 | ||
| 보어 직경 | 디h7 | 40 | 50 | 60 | 70 | |
| 키 슬롯 | 비h8×t-0.02 | 10×43.5 | 15×55 | 15×65 | 18×76 | |
| 원주방향 | 에이 | 295 | 350 | 395 | 452 | |
| 비 | 280 | 340 | 400 | 460 | ||
| 기음 | 240 | 290 | 340 | 390 | ||
| 디 | 150 | 180 | 200 | 227 | ||
| 이자형 | 18 | 25 | 30 | 30 | ||
| 에프 | 180 | 205 | 231 | 261 | ||
| G | 71 | 71 | 71 | 71 | ||
| 시간 | 13 | 17 | 21 | 21 | ||
| 샤프트 방향 | 엘 | 427 | 508 | 640 | 710 | |
| 중 | 288 | 334 | 408 | 468 | ||
| N | 246 | 282 | 320 | 400 | ||
| 피 | 76 | 94 | 116 | 121 | ||
| 큐 | 63 | 80 | 116 | 121 | ||
| 아르 자형 | 72 | 90 | 105 | 110 | ||
| 에스 | 67 | 80 | 90 | 90 | ||
| Y×심도 | M10×20 | M10×20 | M12×25 | M12×25 | ||
| 질량 [kg] | 32.5 | 55 | 115 | 150 | ||
MSU 건식 단일 플레이트 전자기 클러치/브레이크 어셈블리[정렬 샤프트 유형].
유형 1.2, 유형 2.5, 유형 5, 유형 10.
토크: 12 - 100N·m.
| 모델 | 미시간 주립대 | 1.2 | 2.5 | 5 | 10 | |
|---|---|---|---|---|---|---|
| 정지마찰토크 | [N·m] | 12 | 25 | 50 | 100 | |
| 관성 | 제이×10-4(킬로그램·미터2) | 입력 샤프트 | 3.5 | 9.3 | 24 | 75 |
| 출력 샤프트 | 11 | 27.5 | 80 | 173 | ||
| 보어 직경 | 디h7 | 15 | 20 | 25 | 30 | |
| 키 슬롯 | 비h8×t-0.02 | 5×17 | 5×22 | 7×28 | 7×33 | |
| 원주방향 | 에이 | 126 | 157 | 197 | 235 | |
| 비 | 136 | 156 | 190 | 230 | ||
| 기음 | 110 | 130 | 160 | 200 | ||
| 디 | 63 | 80 | 102 | 120 | ||
| 이자형 | 10 | 12 | 15 | 15 | ||
| 에프 | 98 | 112 | 130 | 150 | ||
| G | 71 | 71 | 71 | 71 | ||
| 시간 | 8.5 | 8.5 | 11 | 11 | ||
| 샤프트 방향 | 엘 | 244 | 277 | 320 | 373 | |
| 중 | 176 | 191 | 220 | 255 | ||
| N | 150 | 165 | 190 | 225 | ||
| 피 | 34 | 43 | 50 | 59 | ||
| 아르 자형 | 27 | 36 | 45 | 54 | ||
| 에스 | 22 | 31 | 40 | 49 | ||
| Y×심도 | M5×10 | M6×12 | M8×16 | M8×16 | ||
| 질량 [kg] | 5.0 | 8.0 | 15.0 | 25.5 | ||
MSU 건식 단일 플레이트 전자기 클러치/브레이크 어셈블리[정렬 샤프트 유형].
20형, 40형, 70형, 100형.
토크: 200 - 1000N·m.
| 모델 | 미시간 주립대 | 20 | 40 | 70[특별] | 100[특별] | |
|---|---|---|---|---|---|---|
| 정지마찰토크 | [N·m] | 200 | 400 | 700 | 1000 | |
| 관성 | 제이×10-4(킬로그램·미터2) | 입력 샤프트 | 240 | 580 | 1100 | 3000 |
| 출력 샤프트 | 480 | 1080 | 2450 | 5300 | ||
| 보어 직경 | 디h7 | 40 | 50 | 60 | 70 | |
| 키 슬롯 | 비h8×t-0.02 | 10×43.5 | 15×55 | 15×65 | 18×76 | |
| 원주방향 | 에이 | 295 | 350 | 395 | 452 | |
| 비 | 280 | 340 | 400 | 460 | ||
| 기음 | 240 | 290 | 340 | 390 | ||
| 디 | 150 | 180 | 200 | 227 | ||
| 이자형 | 18 | 25 | 30 | 30 | ||
| 에프 | 180 | 205 | 231 | 261 | ||
| G | 71 | 71 | 71 | 71 | ||
| 시간 | 13 | 17 | 21 | 21 | ||
| 샤프트 방향 | 엘 | 454 | 540 | 640 | 710 | |
| 중 | 300 | 350 | 408 | 468 | ||
| N | 260 | 300 | 320 | 400 | ||
| 피 | 77 | 95 | 116 | 121 | ||
| 아르 자형 | 72 | 90 | 105 | 110 | ||
| 에스 | 67 | 80 | 90 | 90 | ||
| Y×심도 | M10×20 | M10×20 | M12×25 | M12×25 | ||
| 질량 [kg] | 44.0 | 71.5 | 145 | 190 | ||
성능표[운영특성]
MS형, 1.2형, 2.5형, 5형, 10형, 20형, 40형, 70형, 100형.
| 모델 | 정지마찰토크 [N·m] | 코일(20℃) | 자석의 인력 시간(S) | 토크 상승 시간(S) | 아머처의 릴리스 시간(S) | 허용 회전수(r/min) | |||
| 전압(DC-V) | 현재 (A) | 저항(Ω) | 전력 용량(W) | ||||||
| MSC 1.2T | 12 | 24 | 0.69 | 35 | 17 | 0.040 | 0.050 | 0.040 | 5500 |
| MSB 1.2 | |||||||||
| MSC 2.5T | 25 | 24 | 1.04 | 23 | 25 | 0.050 | 0.070 | 0.060 | 5000 |
| MSB 2.5 | |||||||||
| MSC 5T | 25 | 24 | 1.26 | 19 | 30 | 0.060 | 0.100 | 0.060 | 4000 |
| MSB 5 | |||||||||
| MSC 10T | 50 | 24 | 1.46 | 16.4 | 35 | 0.080 | 0.140 | 0.090 | 3600 |
| MSB 10 | |||||||||
| MSC 20T | 100 | 24 | 2.09 | 11.5 | 50 | 0.100 | 0.180 | 0.110 | 2600 |
| MSB 20 | |||||||||
| MSC 40T | 400 | 24 | 2.70 | 8.9 | 65 | 0.140 | 0.230 | 0.140 | 2400 |
| MSB 40 | |||||||||
| MSC 7OT | 700 | 24 | 3.75 | 6.4 | 90 | 0.170 | 0.300 | 0.160 | 2000 |
| MSB 70 | |||||||||
| MSC 100T | 1000 | 24 | 4.14 | 5.8 | 100 | 0.220 | 0.380 | 0.180 | 1800 |
| MSB 100 | |||||||||
성능표[작업부하]
MS형, 1.2형, 2.5형, 5형, 10형, 20형, 40형, 70형, 100형.
|
모델 MSC-T,MSB |
최대 총 작업 부하[J]. |
| 1.2 | 18×107 |
| 2.5 | 27×107 |
| 5 | 56×107 |
| 10 | 83×107 |
| 20 | 160×107 |
| 40 | 230×107 |
| 70 | 370×107 |
| 100 | 520×107 |
적용 가능한 시나리오:
폭넓은 적용성:산업 자동화, 로봇, 공작기계, 포장기계, 섬유기계 등을 포함하되 이에 국한되지 않는 다양한 기계 장비에 적합합니다.
조합의 유연성:개별 클러치와 브레이크 제품, 클러치 장치, 클러치와 브레이크 조합, 다양한 기계 유형을 조립하여 다양한 시나리오의 요구를 충족할 수 있습니다.
효율성 향상:토크를 빠르게 생성하고 해제함으로써 정밀한 동작을 달성할 수 있어 장비의 작동 효율성과 정확성이 향상됩니다.
제품 기능:
토크 제어:토크의 전달 및 분리를 신속하게 반응하고 정확하게 제어할 수 있어 장비 작동의 안정성과 신뢰성을 보장합니다.
방열 및 내구성:뛰어난 방열 성능으로 장기 작동 시 온도 제어가 보장되고 제품 내구성이 향상됩니다.
자동 갭 조정:자동 갭 조정 장치를 장착하여 개스킷을 수동으로 조정할 필요가 없어 유지관리 비용과 시간이 절감됩니다.
신속한 대응:최적화된 전자기 시스템은 클러치와 브레이크가 신속하게 반응하여 생산 효율성을 향상시키도록 설계되었습니다.
보호 메커니즘:추가적인 보안을 제공하고 제품의 수명을 연장하기 위해 보호 요소와 기타 액세서리가 함께 제공됩니다.
지원 및 서비스
- 24시간 연중무휴 고객 서비스 지원을 통해 모든 질문에 답변해드립니다.
- 제품 선택 및 문제 해결에 대한 전문가 조언.
- 자세한 제품 정보 및 교육 자료.
- 전체 보증 및 수리 서비스.
- 제품 업데이트 및 업그레이드.
포장 및 배송
MS 시리즈 건식 싱글 보드 전자기 클러치/브레이크는 운송 중 제품을 안전하게 보호하도록 설계된 골판지 상자에 포장되어 배송됩니다. 상자에는 제품을 안전하게 고정할 수 있는 맞춤형 크기의 인서트가 있으며 테이프로 밀봉되어 있습니다. 상자 내부에는 제품을 버블 랩과 폼 패딩으로 싸서 추가적인 완충 및 보호를 제공합니다. 포장 명세서와 모든 홍보 자료가 패키지에 포함되어 있습니다. 그런 다음 패키지는 UPS 또는 FedEx와 같은 신뢰할 수 있는 운송업체를 통해 배송됩니다. 고객에게 추적 정보가 제공되어 패키지의 진행 상황을 확인할 수 있습니다. 배송 시간은 선택한 배송 방법과 목적지에 따라 다릅니다.
그런 다음 패키지는 UPS나 FedEx와 같은 신뢰할 수 있는 운송업체를 통해 배송됩니다. 추적 정보는 고객에게 제공되어 패키지의 진행 상황을 추적합니다. 배송 시간은 선택한 배송 방법과 목적지에 따라 다릅니다.
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
