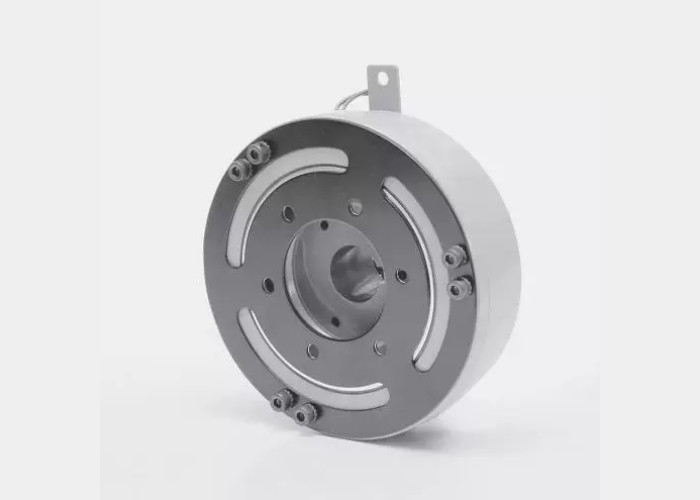

24V DC 출력 프린터 클러치 MMC 시리즈 건조 단일 보드 전자기 클러치
제품에 표시된 사진, 모델, 매개변수 및 기타 관련 정보는 참조용일 뿐입니다. 전자 부품, 정밀 부품, 사무 자동화 및 공장 자동화와 같은 분야와 관련된 제품을 찾고 있거나 이 분야에서 맞춤형 제품이 필요한 경우. 상담 양식, 전화 또는 편리한 방법을 통해 문의해 주시기 바랍니다. 최대한 빨리 회신해 드리겠습니다. 저희는 항상 최고 품질의 서비스를 제공하기 위해 최선을 다하는 목적을 고수합니다. 귀하와 우호적이고 안정적인 협력 관계를 구축하기를 기대합니다.
제품 설명:

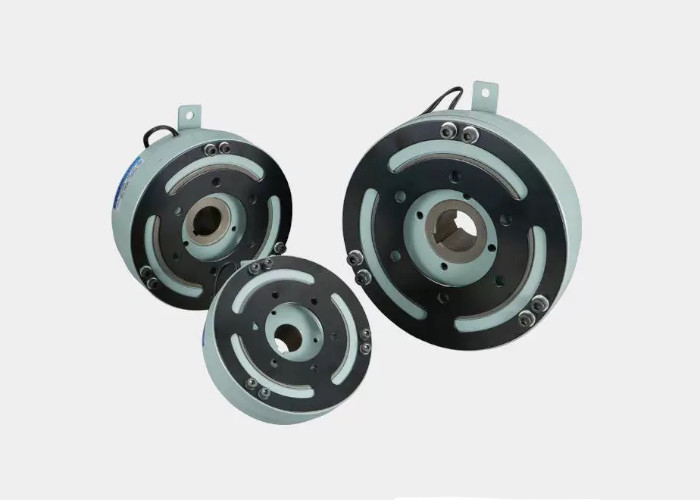

MMC 시리즈는 다양한 산업 분야의 혹독한 작동 조건을 충족하도록 설계된 건식 단일 플레이트 전자기 클러치입니다. 이 클러치는 광범위한 토크 범위(50-2000N·m), 우수한 진동 저항성, 무백래시 플레이트 스프링 구동 모드, 높은 내식성 및 다양한 전압 사양(DC12V 및 DC24V)을 포함한 뛰어난 성능 특성으로 인해 많은 전력 전달 및 제어 시스템에 이상적인 선택이 되었습니다.
기술적 매개변수:
MMC형 엔진용 전자기 클러치[베어링형]
유형 5, 유형 10, 유형 20 및 유형 40.
토크: 50 - 400 N·m.
| 모델 | 엠씨엠씨 | 5E | 5세대 이동통신(5G) | 10E | 10세대 | 20E | 20G | 40E | 40G | |
|---|---|---|---|---|---|---|---|---|---|---|
| 전압 사양 [DC - V]. | 12 | 24 | 12 | 24 | 12 | 24 | 12 | 24 | ||
| 정지 마찰 토크. | [N·m] | 50 | 100 | 200 | 400 | |||||
| 관성 | Jx10-4(kg·m2] | 로터 끝 | 22 | 73 | 221 | 550 | ||||
| 아머처 끝 | 18 | 59 | 143 | 380 | ||||||
| 보어 직경 | 디H7 | 25 | 30 | 40 | 50 | |||||
| 키웨이 | 비E9×t+0.25 | 7×28 | 7×33 | 10×43.5 | 15×55 | |||||
| 원주방향 | 에이 | 141 | 176 | 221 | 261 | |||||
| 기음H9 | 52 | 70 | 92 | 115 | ||||||
| 디 | 133 | 165 | 207.2 | 243 | ||||||
| 이자형 | 80 | 95 | 120 | 140 | ||||||
| 에프 | 6 | 10 | 10 | 12 | ||||||
| G | 16 | 24 | 24 | 28 | ||||||
| 시간 | 5.5 | 8.5 | 8.5 | 10.5 | ||||||
| 제이 | 70 | 92 | 118 | 142 | ||||||
| 케이 | 6-M6×12 | 6-M8×16 | 6-M10×20 | 8-M10×20 | ||||||
| 축방향 | 엘 | 56.1 | 71.3 | 79.8 | 90.2 | |||||
| 중 | 35 | 48 | 53 | 65 | ||||||
| N | 15.5 | 16.5 | 18 | 16.2 | ||||||
| 피 | 9.2 | 12.3 | 15.3 | 15.1 | ||||||
| 큐 | 2 | 3.1 | 3.1 | 6.8 | ||||||
| 아르 자형 | 2 | 2.9 | 2.9 | 3.2 | ||||||
| 에스 | 0.3~0.5 | 0.3~0.5 | 0.4~0.6 | 0.5~0.7 | ||||||
| 유 | 400 | 370 | 410 | 380 | ||||||
| 질량[kg]. | 3.4 | 6.8 | 11.8 | 19.5 | ||||||
MMC형 엔진용 전자기 클러치[베어링형]
70식, 100식, 200식.
토크: 700 - 2000 N·m.
| 모델 | 엠씨엠씨 | 70E | 70G | 100E | 100G | 200G | ||
|---|---|---|---|---|---|---|---|---|
| 전압 사양 [DC - V]. | 12 | 24 | 12 | 24 | 24 | |||
| 정지 마찰 토크. | [N·m] | 700 | 1000 | 2000 | ||||
| 관성 | Jx10-4(kg·m2] | 로터 끝 | 1030 | 2800 | 6300 | |||
| 아머처 끝 | 980 | 2100 | 3800 | |||||
| 보어 직경 | 디H7 | 60 | 70 | 80 | ||||
| 키웨이 | 비E9×t+0.25 | 15×65 | 18×76 | 20×86 | ||||
| 원주방향 | 에이 | 316 | 381 | 400 | ||||
| 기음H9 | 150 | 185 | 185 | |||||
| 디 | 293 | 360 | 375 | |||||
| 이자형 | 170 | 210 | 220 | |||||
| 에프 | 13 | 13 | 13 | |||||
| G | 30 | 30 | 40 | |||||
| 시간 | 13 | 13 | 13 | |||||
| 제이 | 180 | 220 | 220 | |||||
| 케이 | 8-M10×20 | 8-M12×25 | 8-M16×30 | |||||
| 축방향 | 엘 | 100.4 | 111.3 | 144.1 | ||||
| 중 | 70 | 80 | 102 | |||||
| N | 19 | 20 | 28.8 | |||||
| 피 | 14.8 | 19.8 | 26 | |||||
| 큐 | 2.8 | 14.8 | 5 | |||||
| 아르 자형 | 3.2 | 3.2 | 5 | |||||
| 에스 | 0.6~0.8 | 0.7~0.9 | 0.7~0.9 | |||||
| 유 | 370 | 340 | 300 | |||||
| 질량[kg]. | 32 | 47.3 | 79 | |||||
성능표(동작특성)
MMC형, 형 5, 형 10, 형 20, 형 40, 형 70, 형 100, 형 200.
| 모델 | 정지마찰토크 [N·m] | 코일(20℃) | 자석의 인력 시간(S) | 아머처의 릴리스 시간(S) | 허용 회전수(r/min) | ||||
| 전압(DC-V) | 현재 (A) | 저항(Ω) | 전력 용량(W) | ||||||
| MMC5 | 이자형 | 50 | 12 | 2.50 | 4.80 | 30 | 0.050 | 0.090 | 4000 |
| G | 24 | 1.26 | 19 | ||||||
| 엠엠씨10 | 이자형 | 100 | 12 | 2.92 | 4.11 | 35 | 0.070 | 0.150 | 3600 |
| G | 24 | 1.46 | 16.4 | ||||||
| MMC20 | 이자형 | 200 | 12 | 4.17 | 2.88 | 50 | 0.080 | 0.140 | 3000 |
| G | 24 | 2.09 | 11.5 | ||||||
| 엠엠씨40 | 이자형 | 400 | 12 | 5.41 | 2.22 | 65 | 0.120 | 0.160 | 3000 |
| G | 24 | 2.70 | 8.9 | ||||||
| 엠엠씨70 | 이자형 | 700 | 12 | 7.50 | 1.60 | 90 | 0.180 | 0.180 | 2500 |
| G | 24 | 3.75 | 6.4 | ||||||
| MMC100 | 이자형 | 1000 | 12 | 8.33 | 1.44 | 100 | 0.200 | 0.200 | 1800 |
| G | 24 | 4.14 | 5.8 | ||||||
| MMC200G | 2000 | 24 | 6.15 | 3.9 | 150 | 0.400 | 0.400 | 1600 | |
작업량
MMC형, 형 5, 형 10, 형 20, 형 40, 형 70, 형 100, 형 200.
| 모델 | 최대 조정 가능 간극 [mm] | 최대 조정 가능 총 작업 부하 [J] | 최대 총 작업량 [J] |
|---|---|---|---|
| 5 | 1.3 | 13×107 | 33×107 |
| 10 | 1.3 | 20×107 | 50×107 |
| 20 | 1.3 | 28×107 | 71×107 |
| 40 | 1.3 | 40×107 | 100×107 |
| 70 | 1.3 | 58×107 | 140×107 |
| 100 | 1.6 | 80×107 | 200×107 |
| 200 | 1.6 | 88×107 | 220×107 |
적용 가능한 시나리오:
MMC 시리즈 전자기 클러치는 정밀한 제어와 효율적인 동력 전달이 필요한 다양한 기계 장비에 널리 사용됩니다. 높은 성능과 신뢰성으로 인해 자동차 엔진, 산업 자동화 생산 라인, 중장비 장비, 공작 기계 장비, 리프팅 장비와 같은 분야에서 핵심적인 역할을 합니다. 특히 빈번한 시동, 정지 및 토크 조정이 필요한 응용 시나리오에서 MMC 시리즈 클러치의 성능은 특히 뛰어납니다.
제품 기능:
광범위한 토크 범위:
구체적인 범위:다양한 부하 요구 사항을 충족할 수 있도록 50N·m에서 2000N·m까지 광범위한 토크 옵션을 제공합니다.
적용 유연성:MMC 시리즈 클러치는 토크 범위가 넓어 다양한 산업용 애플리케이션에 적합하며 가벼운 하중에서 무거운 하중까지 처리할 수 있습니다.
우수한 진동 저항성:
특수 스프링 디자인:특수 스프링을 사용하여 진동과 충격에 효과적으로 대처하고, 혹독한 환경에서도 클러치의 안정적인 작동을 보장합니다.
내구성:높은 진동 저항성 설계로 클러치의 수명이 늘어나고 유지 보수 비용이 절감됩니다.
역방향 클리어런스 없음:
리프 스프링 구동 방식:전기자는 판 스프링으로 구동되며, 원주 방향으로 역방향 클리어런스가 없어 전달 오류가 줄어듭니다.
낮은 소음:역방향 클리어런스가 없는 설계로 클러치 작동 시 더 부드럽고 조용합니다.
높은 녹 방지 능력:
표면 분무:클러치 표면은 특수 처리를 거쳐 방청 성능을 향상시켰습니다.
특수 그리스 및 오일 씰:볼 베어링은 특수 그리스와 오일 씰을 사용하여 내식성을 더욱 강화하고 고온 환경에서도 안정적인 작동을 유지합니다.
다양한 전압 사양:
전압 선택:사용자는 실제 필요에 따라 DC12V와 DC24V의 두 가지 전압 사양을 선택할 수 있습니다.
배터리 전원 지원:배터리를 전원으로 직접 사용할 수 있어 사용의 유연성과 편의성이 향상되었습니다.
간편한 설치:
볼 베어링 지지대:클러치의 자기 요크는 볼 베어링으로 지지되는데, 이는 설치가 쉽고 방향 제한이 없습니다.
쉬운 전기 제어:쉬운 설치 외에도 전기 제어도 매우 간단하여 작동의 어려움이 줄었습니다.
완전한 액세서리:
지원 액세서리:사용자가 쉽게 설치하고 유지관리할 수 있도록 나사, 와이어 버클, 커넥터, 보호 요소 등의 부속품을 제공합니다.
와이어 버클 및 커넥터:AMP 와이어 버클과 커넥터를 사용하여 안전한 연결과 안정적인 와이어 전송을 보장합니다.
