강조하다
즉시 정지 전자기 브레이크
,100N・m 전자기 제동
,SNB-N 시리즈 전자기 브레이크
-
토크 범위1～100N·m
-
초기 토크토크 사양의 70%
-
전압직류24V/90V
-
마모 방지힘
-
모델얇은/공소화
-
타입의이중용 제동/지속형
-
정류 방법단상 전파
-
AC 입력 전압100V/200V
-
원래 장소일본
-
브랜드 이름OGURA
-
모델 번호SNB-N 시리즈
-
최소 주문 수량협상
-
가격Negotiate
-
포장 세부 사항맞춘 패키징

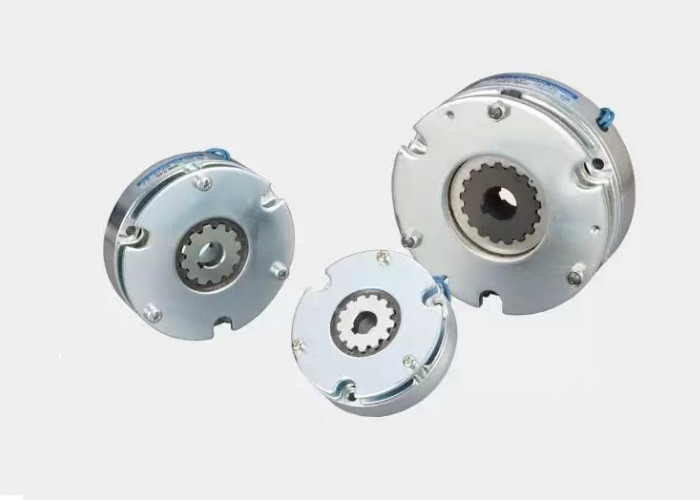

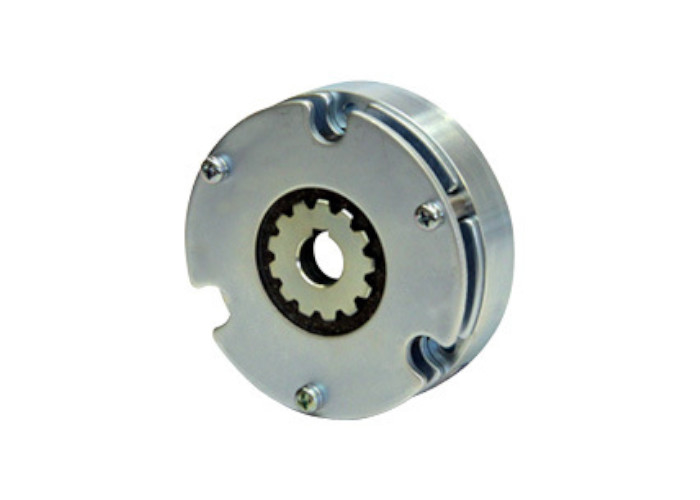

SNB-N 시리즈 즉각적인 중지 흥분되지 않은 전자기 브레이크 토크 범위 1 100N・m
제품 내 표시 된 그림, 모델, 매개 변수 및 기타 관련 정보는 참조 용입니다. 전자 부품과 같은 분야와 관련된 제품을 찾고 있다면,정밀 부품, 사무실 자동화, 공장 자동화, 또는 이 분야에서 맞춤형 제품을 필요로 하는 경우. 상담 양식, 전화 또는 당신이 편리하다고 생각하는 방법을 통해 저희에게 연락하십시오.우리는 가능한 한 빨리 대답 할 것입니다.우리는 항상 최고의 서비스를 제공하기 위해 최선을 다하는 목적을 준수합니다. 우리는 당신과 친절하고 안정적인 협력 관계를 구축하기를 기대합니다.
제품 설명:
SNB-N 시리즈는 브레이킹 및 유지 기능 모두를 위해 제작 된 흥분되지 않은 액션 전자기 브레이크입니다.이 브레이크는 스프링 닫힌 구조를 사용합니다.그것은 빠르게 토크를 생성하고 빠른 브레이킹을 수행 할 수 있으며 특히 안전 브레이킹 요구 사항에 적합합니다.그것의 얇고 컴팩트 디자인 servo 모터와 다양한 기계 및 장치의 컴팩트 성격과 매우 호환SNB-N 시리즈 브레이크는 내구성을 보장하기 위해 마모 저항 마찰 재료를 사용하며 수동 풀기 기능이 장착되어 있습니다.장비 설치 또는 전력 중단 중에 상당한 영향을 미치는 경우.
기술 파라미터:
SNB-N 흥분되지 않은 작동 브레이크 [브레이킹용]
0형10형20형40형8
토크: 1 ~ 8제1항
| 모델 | SNB-N | 0.1G | 0.1K | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | |
| 전압 사양 DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| 정적 마찰 토크 | 〔N・m〕 | 1 | 2 | 4 | 8 | |||||
| 무기력성 | J × 10-4〔kg・m2〕 | 0.16 | 0.28 | 0.43 | 1.22 | |||||
| 구멍 직경 | dH7 | 12 | 12 | 14 | 19 | |||||
| 키웨이 | bE9×t+0.15 | 4x135 | 4x135 | 5x16 | 5×21 | |||||
| 둘레 방향 | A | 77 | 85 | 97 | 117 | |||||
| B | 68 | 74 | 85 | 108 | ||||||
| Ch9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| E | 20 | 20 | 25 | 40 | ||||||
| F | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H | - | - | - | |||||||
| 축 방향 | L | 30 | 32 | 35 | 41 | |||||
| M | 26 | 28 | 30 | 35 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| P | 19.5 | 21 | 22 | 25.5 | ||||||
| Q | 8 | 8 | 8 | 10 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(정지하기까지) | 00.1~0.25 | 00.1~0.25 | 00.1~0.25 | 00.1~0.25 | ||||||
| 질량 (kg) | 0.55 | 0.8 | 1.1 | 1.8 | ||||||
SNB-N 흥분되지 않은 작동 브레이크 [브레이킹용]
제1형22형55형, 10형
토크: 12~100N·m
| 모델 | RNB-N | 1.2G | 1.2K | 2.5G | 2.5K | 5G | 5K | 10G | 10K | |
| 전압 사양 DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| 정적 마찰 토크 | 〔N・m〕 | 12 | 25 | 50 | 100 | |||||
| 무기력성 | J × 10-4〔kg・m2〕 | 3.0 | 6.0 | 14.5 | 25 | |||||
| 구멍 직경 | dH7 | 19 | 24 | 28 | 32 | |||||
| 키웨이 | bE9×t+0.15 | 5×21 | 7×27 | 7×31 | 10x355 | |||||
| 둘레 방향 | A | 125 | 145 | 165 | 187 | |||||
| B | 112 | 130 | 150 | 170 | ||||||
| Ch9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| E | 49 | 49 | 62 | 62 | ||||||
| F | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H | M5 | M5 | M6 | M6 | ||||||
| 축 방향 | L | 54 | 59 | 71 | 83 | |||||
| M | 46 | 51 | 61 | 72 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| P | 16 | 18 | 22 | 21 | ||||||
| Q | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| S(정지하기까지) | 00.15~0.3 | 00.15~0.3 | 00.15~0.3 | 00.2~0.35 | ||||||
| 질량 (kg) | 3.5 | 5.1 | 7.9 | 12.5 | ||||||
성능 표 (운영 특성)
SNB-N 타입 [브레이킹용], 타입 0.10형20형40형81형22형55형, 10형
|
모델 SNB-N |
토크 사양 (N · m) | 코일 (20 °C) | 자석 끌어당기는 시간 (ms) | 펌프 풀기 시간 (ms) | 허용되는 회전 수 ((R/ | ||||
| 전압 DC (V) | DC 전류 (A) | 저항 (Ω) | 전력 (W) | ||||||
| 0.1 | G | 1 | 24 | 0.41 | 59 | 10 | 25 | 15 | 5000 |
| K | 90 | 0.11 | 815 | ||||||
| 0.2 | G | 2 | 24 | 0.54 | 45 | 13 | 30 | 15 | 4000 |
| K | 90 | 0.14 | 630 | ||||||
| 0.4 | G | 4 | 24 | 0.63 | 38 | 15 | 40 | 20 | 4000 |
| K | 90 | 0.17 | 540 | ||||||
| 0.8 | G | 8 | 24 | 0.76 | 32 | 18 | 55 | 35 | 3500 |
| K | 90 | 0.20 | 445 | ||||||
| 1.2 | G | 12 | 24 | 0.96 | 25 | 23 | 70 | 40 | 3500 |
| K | 90 | 0.25 | 358 | ||||||
| 2.5 | G | 25 | 24 | 1.13 | 21 | 27 | 90 | 60 | 3000 |
| K | 90 | 0.30 | 300 | ||||||
| 5 | G | 50 | 24 | 1.37 | 17.5 | 33 | 135 | 80 | 3000 |
| K | 90 | 0.37 | 245 | ||||||
| 10 | G | 100 | 24 | 1.88 | 12.8 | 45 | 200 | 110 | 2500 |
| K | 90 | 0.50 | 180 | ||||||
성능 표 (업무 부하)
SNB-N 타입 [브레이킹용], 타입 0.10형20형40형81형22형55형, 10형
| 모델 SNB-N |
최대 조정 가능한 격차 [mm] | 최대 조정 가능한 전체 작업 부하 [J] | 최대 전체 작업 부하 [J] | 최대 운용 속도 [W] |
| 0.1 | 0.55 | - | 1.6×107 | 33 |
| 0.2 | 0.55 | - | 1.9×107 | 41 |
| 0.4 | 0.60 | - | 30.0×107 | 57 |
| 0.8 | 0.60 | - | 5.6×107 | 98 |
| 1.2 | 0.65 | 5.5×107 | 20.0×108 | 98 |
| 2.5 | 0.65 | 7.7×107 | 3.4×108 | 114 |
| 5 | 0.70 | 9.1×107 | 4.8×108 | 115 |
| 10 | 0.80 | 1.6×108 | 7.9×108 | 212 |
적용 가능한 시나리오:
SNB-N 시리즈 브레이크는 광범위한 응용 분야를 즐길 수 있으며 브레이크와 보유의 이중 기능으로 인해 제한되지 않습니다.그것은 빠른 브레이킹 및 보유를 요구하는 다양한 기계 시스템에 고용 될 수 있습니다, 자동화 생산 라인, 로봇 관절, 전송 장치 등.뛰어난 브레이킹 성능과 콤팩트한 디자인으로 많은 산업용 용도로 이상적인 선택.
제품 기능:
제동 기능:코일이 전원을 공급하지 않을 때, 브레이킹 효과를 달성하기 위해 펌프는 스프링 힘으로 마찰 디스크에 압박됩니다.
유지 기능:브레이킹 상태에서는 기계 시스템의 정적 상태를 안정적으로 유지하여 우연한 움직임을 방지 할 수 있습니다.
빠른 응답:전자기 원리를 사용 하 여, 코일 은 에너지 를 공급 한 후 가속기 를 빠르게 끌어당기고, 브레이크 를 풀고, 빠른 반응 을 얻는다.
수동 발사:일부 모델 (1.2-10) 에는 수동 풀기 기능이 제공되며, 볼트를 지정하여 브레이크를 풀 수 있으며, 장비 설치와 유지보수를 용이하게합니다.
간격 조정:일부 모델은 격차 조절을 지원하며, 이는 브레이킹 효과를 보장하기 위해 실제 사용에 따라 armature와 자기 멍에 사이의 격차를 조정할 수 있습니다.
내구성 있고 오래 지속됩니다.마모에 저항하는 마찰 물질을 사용하여 장기 사용 중 안정적인 브레이킹 성능을 보장합니다.
