강조하다
100V/200V AC 입력 브레이크
,단상 전파 직렬 브레이크
,RNB-N 브레이크
-
토크 범위2～200N·m
-
전압직류24V/직류90V
-
정류 방법단상 전파
-
빈도50/60Hz
-
AC 입력 전압100V/200V
-
dc 출력24V/90V
-
원래 장소일본
-
브랜드 이름OGURA
-
모델 번호RNB-N 시리즈
-
최소 주문 수량협상
-
가격Negotiate
-
포장 세부 사항맞춘 패키징
100V/200V AC 입력을 위한 단相 전파 정제 전동 RNB-N 브레이크
제품 내 표시 된 그림, 모델, 매개 변수 및 기타 관련 정보는 참조 용입니다. 전자 부품과 같은 분야와 관련된 제품을 찾고 있다면,정밀 부품, 사무실 자동화, 공장 자동화, 또는 이 분야에서 맞춤형 제품을 필요로 하는 경우. 상담 양식, 전화 또는 당신이 편리하다고 생각하는 방법을 통해 저희에게 연락하십시오.우리는 가능한 한 빨리 대답 할 것입니다.우리는 항상 최고의 서비스를 제공하기 위해 최선을 다하는 목적을 준수합니다. 우리는 당신과 친절하고 안정적인 협력 관계를 구축하기를 기대합니다.
제품 설명:

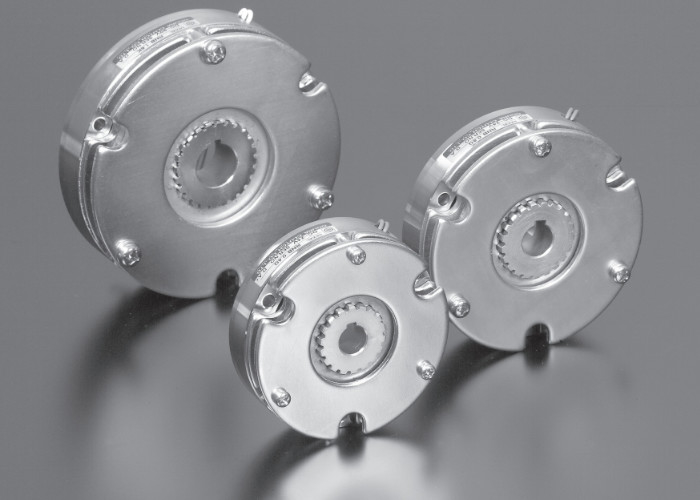

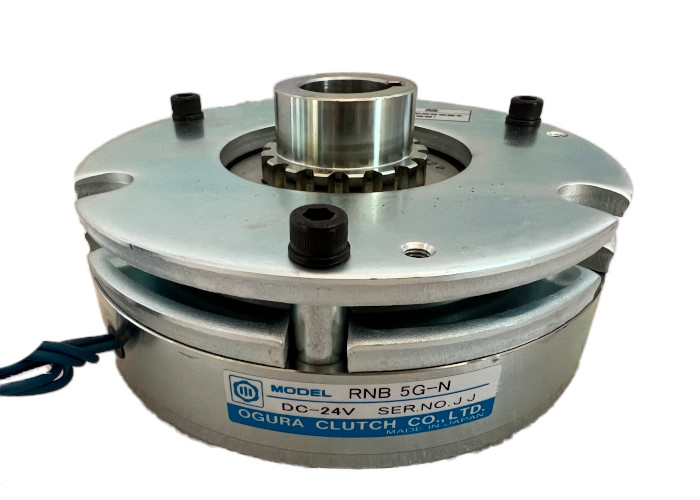

RNB-N 시리즈의 흥분되지 않은 작동 브레이크는 빠른 브레이킹, 높은 토크 및 수동 방출과 같은 특징을 갖춘 고성능 및 컴팩트 브레이킹 제품입니다.그것은 광범위하게 유지 및 비상 정지 요구되는 다양한 산업 시나리오에서 사용됩니다자세한 매개 변수 사양 및 설치 지침은 사용자에게 포괄적이고 신뢰할 수있는 기술 지원을 제공합니다.
기술 파라미터:
RNB-N 흥분되지 않은 작동 브레이크 [제주용]
0.2 타입, 0.4 타입, 0.8 타입, 1.6 타입
토크: 2 ~ 16 N·m
| 모델 | RNB-N | 0.2G | 0.2K | 0.4G | 0.4K | 0.8G | 0.8K | 1.6G | 1.6K | |
| 전압 사양 DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| 정적 마찰 토크 | 〔N・m〕 | 2 | 4 | 8 | 16 | |||||
| 무기력성 | J × 10-4〔kg・m2〕 | 0.215 | 0.360 | 0.782 | 2.93 | |||||
| 구멍 직경 | dH7 | 12 | 12 | 14 | 19 | |||||
| 키웨이 | bE9×t+0.15 | 4x135 | 4x135 | 5x16 | 5×21 | |||||
| 둘레 방향 | A | 77 | 85 | 97 | 117 | |||||
| B | 68 | 74 | 85 | 108 | ||||||
| Ch9 | 77 | 85 | 97 | 117 | ||||||
| D | 3 | 4 | 4 | 4 | ||||||
| E | 20 | 20 | 25 | 40 | ||||||
| F | 4.5 | 5.5 | 5.5 | 5.5 | ||||||
| G | 10 | 11 | 11 | 11 | ||||||
| H | - | - | - | - | ||||||
| 축 방향 | L | 30 | 32 | 35 | 41 | |||||
| M | 25.5 | 27.5 | 29.5 | 34.5 | ||||||
| N | 15 | 16 | 17 | 19.5 | ||||||
| P | 18 | 16 | 14 | 15 | ||||||
| Q | 8 | 12 | 16 | 20 | ||||||
| R | 7 | 7.5 | 8.5 | 8.5 | ||||||
| S(정지하기까지) | 00.15~0.3 | 00.15~0.3 | 00.15~0.3 | 00.15~0.3 | ||||||
| 질량 (kg) | 0.6 | 0.85 | 1.2 | 1.9 | ||||||
RNB-N 흥분되지 않은 작동 브레이크 [제주용]
3형, 5형, 10형, 20형
토크: 30 ~ 200 N·m
| 모델 | RNB-N | 3G | 3K | 5G | 5K | 10G | 10K | 20G | 20K | |
| 전압 사양 DC (V) | 24 | 90 | 24 | 90 | 24 | 90 | 24 | 90 | ||
| 정적 마찰 토크 | 〔N・m〕 | 30 | 50 | 100 | 200 | |||||
| 무기력성 | J × 10-4〔kg・m2〕 | 3.27 | 6.49 | 13.70 | 24.30 | |||||
| 구멍 직경 | dH7 | 19 | 24 | 28 | 32 | |||||
| 키웨이 | bE9×t+0.15 | 5×21 | 7×27 | 7×31 | 10x355 | |||||
| 둘레 방향 | A | 125 | 145 | 165 | 187 | |||||
| B | 112 | 130 | 150 | 170 | ||||||
| Ch9 | 125 | 145 | 165 | 187 | ||||||
| D | 4 | 5 | 5 | 6 | ||||||
| E | 49 | 49 | 62 | 62 | ||||||
| F | 6.6 | 6.6 | 9 | 9 | ||||||
| G | 14 | 14 | 18 | 18 | ||||||
| H | M5 | M5 | M6 | M6 | ||||||
| 축 방향 | L | 53.5 | 56.5 | 71 | 81 | |||||
| M | 46 | 49 | 61 | 71 | ||||||
| N | 26 | 27 | 32 | 37 | ||||||
| P | 16 | 18 | 22 | 21 | ||||||
| Q | 25 | 25 | 30 | 40 | ||||||
| R | 11 | 14 | 17 | 21 | ||||||
| S (stop) 를 통해 | 00.15~0.3 | 00.15~0.3 | 00.15~0.3 | 00.2~0.35 | ||||||
| 질량 (kg) | 3.6 | 5.2 | 7.9 | 12.3 | ||||||
성능 표 (운영 특성)
RNB-N 타입 [유지용] 0.2 타입, 0.4 타입, 0.8 타입, 1.6 타입, 3 타입, 5 타입, 10 타입, 20 타입
|
모델 RNB-N |
토크 사양 (N · m) | 코일 (20 °C) | 자석 끌어당기는 시간 (ms) | 펌프 풀기 시간 (ms) | 허용되는 회전수 (r/min) | ||||
| 전압 DC (V) | DC 전류 (A) | 저항 (Ω) | 전력 (W) | ||||||
| 0.2 | G | 2 | 24 | 0.41 | 59 | 10 | 35 | 12 | 5000 |
| K | 90 | 0.11 | 815 | ||||||
| 0.4 | G | 4 | 24 | 0.54 | 45 | 13 | 45 | 12 | 4000 |
| K | 90 | 0.14 | 630 | ||||||
| 0.8 | G | 8 | 24 | 0.63 | 38 | 15 | 55 | 15 | 4000 |
| K | 90 | 0.17 | 540 | ||||||
| 1.6 | G | 16 | 24 | 0.76 | 32 | 18 | 55 | 25 | 3500 |
| K | 90 | 0.20 | 445 | ||||||
| 3 | G | 30 | 24 | 0.96 | 25 | 23 | 70 | 35 | 3500 |
| K | 90 | 0.25 | 358 | ||||||
| 5 | G | 50 | 24 | 1.13 | 21 | 27 | 90 | 50 | 3000 |
| K | 90 | 0.30 | 300 | ||||||
| 10 | G | 100 | 24 | 1.37 | 17.5 | 33 | 180 | 65 | 3000 |
| K | 90 | 0.37 | 245 | ||||||
| 20 | G | 200 | 24 | 1.88 | 12.8 | 45 | 250 | 90 | 2500 |
| K | 90 | 0.50 | 180 | ||||||
적용 가능한 시나리오:
유지 기능:안정적인 부하 유지가 필요할 때 흥분되지 않은 상태에서 제동력을 제공해야 합니다.
비상 정지:비상 상황에서는 전원을 빠르게 끊을 수 있으며, 장비 안전성을 보장하기 위해 스프링 힘으로 빠른 브레이킹을 달성 할 수 있습니다.
산업용:자동화 장비, 생산 라인, 기계 도구 및 기타 분야에서 광범위하게 사용되며 장비 작동의 안정성과 안전성을 보장합니다.
제품 기능:
자극이 없는 작용:코일이 활성화되지 않을 때, 브레이크는 브레이킹 상태입니다; 가동 된 후, armature는 자기 요리로 끌리고 브레이크가 풀립니다.
빠른 브레이킹:빠른 브레이킹을 달성하기 위해 스프링 힘을 활용하여 짧은 브레이킹 반응 시간과 좋은 브레이킹 효과를 제공합니다.
수동 발사:일부 모델 (3-20) 는 수동 풀기 기능을 지원하며, 볼트로 armature를 밀어 브레이크를 풀고, 장비 유지 및 문제 해결을 용이하게합니다.
보호 요소:전원 공급 장치를 손상으로부터 보호하기 위해 코일과 병렬로 연결된 내장 보호 요소 또는 보호 요소를 사용하는 것이 좋습니다.
