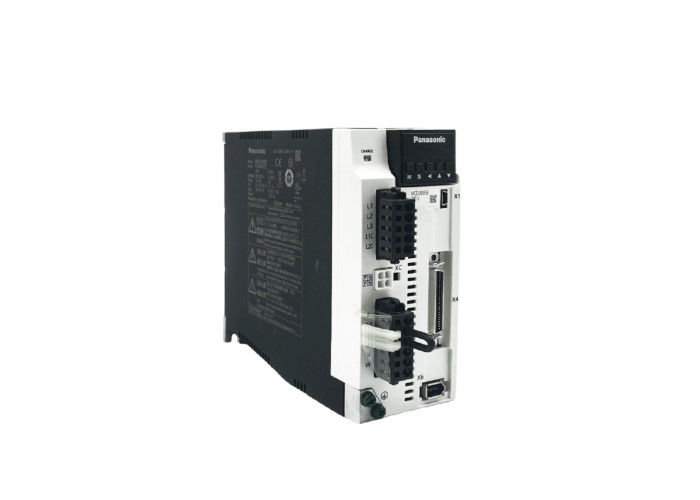

A6S series servo drive.High speed response and high-precision positioning.

A6S 시리즈 세르보 드라이브.고속 반응과 고정도 위치.

제품 소개 - 운전자 및 엔진 - 서보 모터 운전자

강조하다

고 정밀 위치 서보 드라이브
,
고속 반응 서보 드라이브
,
A6S 시리즈의 세르보 드라이브
모델

A6S
시리즈

A6SF/A6SE/A6SG
전원공급기 모드

교류
보호 수준

IP65
원래 장소

일본
모델 번호

A6S 시리즈
최소 주문 수량

협상
가격

Negotiate
포장 세부 사항

맞춘 패키징

A6S 시리즈 세르보 드라이브.고속 반응과 고정도 위치.

Name: A6S 시리즈 세르보 드라이브.고속 반응과 고정도 위치.
Brand: YK MICRO CO., LTD.
SKU: A6S 시리즈
Availability: InStock

button button

가격 받기 지금 연락

제품 내 표시 된 그림, 모델, 매개 변수 및 기타 관련 정보는 참조 용입니다. 전자 부품과 같은 분야와 관련된 제품을 찾고 있다면,정밀 부품, 사무실 자동화, 공장 자동화, 또는 이 분야에서 맞춤형 제품을 필요로 하는 경우. 상담 양식, 전화 또는 당신이 편리하다고 생각하는 방법을 통해 저희에게 연락하십시오.우리는 가능한 한 빨리 대답 할 것입니다.우리는 항상 최고의 서비스를 제공하기 위해 최선을 다하는 목적을 준수합니다. 우리는 당신과 친절하고 안정적인 협력 관계를 구축하기를 기대합니다.

제품 설명:

고성능 모션 컨트롤 제품으로서, A6S 시리즈는 뛰어난 강도를 보여줍니다.더 지능적인 운영 경험과 사용하기 쉬운 특성그 중에서도 다기능 A6SF는 다양한 복잡한 응용 시나리오를 충족시킬 수 있습니다. 위치 제어 A6SE는 위치를 정확하게 제어 할 수 있습니다.그리고 A6SG의 보편적인 통신은 통신에 탁월합니다.다양한 유형의 제품은 다양한 사용자에게 풍부한 선택을 제공하고 다양한 요구를 충족시키고 다양한 분야에서 모션 제어에 대한 새로운 솔루션을 제공합니다.

기본 사양:

A6 SF 시리즈 (다기능)

위치, 속도, 토크, 완전히 닫힌 루프 유형

프로젝트				기능
입력 전원 공급	100V	주 회로 전원 공급 장치		단전기 100V 120V 50Hz/60Hz
	100V	제어 회로 전원 공급		단상 100V~120V 50Hz/60Hz
	200V	주 회로 전원 공급 장치	A-D 타입	단相/삼相 200V~240V 50Hz/60Hz
		주 회로 전원 공급 장치	E-H 타입	3단계 200V~240V 50Hz/60Hz
		제어 회로 전원 공급	A-D 타입	단일 단계 200V ~ 240V 50Hz/60Hz
		제어 회로 전원 공급	E-H 타입	단상 200V~240V B50Hz/60Hz
사용 환경 조건		온도		작동 온도 0 °C ~ 55 °C (냉면 없이) 저장 온도 -20 °C ~ 65 °C (보증된 최대 온도: 80 °C 72 시간 동안, 그러나 응축 없이)
		습도		사용 및 보관 중 20% ~ 85% RH 이하로 유지하십시오 (집화없이)
		고도		해발 1000m 이하
		진동		5.88m/s2 이하, 10 Hz에서 60 Hz
제어 모드				IGBT PWM 시노 웨브 드라이브
ENCODER				23비트 (8388608 해상도) 7선 직렬 절대 인코더 인크리멘탈 시스템 (다중 회전 데이터를 사용하지 않고) 을 사용하는 경우 사용 중에 절대적 인코더 배터리를 연결할 필요가 없습니다.
외부 이동 센서 피드백				A/B 단계의 차분 입력 · 기원 신호, 일련 통신 일련 통신 이동 센서 대응 제조사: 미투토요, 하이덴헤인, 레니쇼, 마그네스컬, NIDEC INSTRUMENTS CORPORATION, 파고르 자동화
I/O 커넥터	제어 신호		입력	10개의 유니버설 입력 매개 변수를 기반으로 보편적 입력 함수를 선택합니다.
	제어 신호		출력	6개의 보편 출력 매개 변수를 기반으로 보편적 출력 함수를 선택합니다.
	아날로그 신호		입력	입력 3 (1bitA/D에 16bitA/D, 12bitA/D에 2bitA/D)
	아날로그 신호		출력	출력 2 (애날로그 모니터 출력 2)
	펄스 신호		입력	입력 2 (오프토커플러 입력, 장선 수신기 입력) optocoupler 입력을 사용하여, 그것은 긴 라인 드라이버 I / F · 열린 수집기 I / F에 대응할 수 있습니다 긴 라인 수신기 입력을 사용하여, 그것은 긴 라인 드라이버 I/F에 대응할 수 있습니다
	펄스 신호		출력	출력 4 (장선 드라이브에 3개, 열린 컬렉터에 1개) 인코더 피드백 펄스 (A · B · Z 단계) 또는 외부 이동 센서 펄스 (EXA · EXB · EXZ 단계) 는 긴 라인 드라이버를 통해 출력됩니다. Z-fase 또는 EXZ-phase 펄스는 또한 열린 컬렉터 출력을 가지고 있습니다.
커뮤니케이션 기능		USB		매개 변수 설정과 상태 모니터링을 위해 컴퓨터에 연결할 수 있습니다.
		RS232		상위 컨트롤러와 1:1로 통신할 수 있습니다.
		RS485		상부 컨트롤러와 1n 모드 (Modbus에 대응) 에서 통신할 수 있습니다.
안전 기능				해당 기능 안전에 대한 터미널
앞 패널				15 버튼 2 LED 6 위치
낡아				A-B형, G-H형: 내장 재생 저항이 없습니다 (외부용만) C-F 타입: 내장 재생 저항 (외부적일 수 있다)
동적 브레이크				A-G형: 내장형 H형: 외형만
제어 모델				1 위치 제어 2 속도 제어 3 토크 제어 4 위치/속도 제어 5 위치/토크 제어 6 속도/토크 제어 7 완전 폐쇄 루프 제어 매개 변수를 통해 7 모드를 전환 할 수 있습니다.

A6 SE 시리즈 (유니버설)

위치 제어 특정 유형

프로젝트				기능
입력 전원 공급	100V	주 회로 전원 공급 장치		단전기 100V 120V 50Hz/60Hz
	100V	제어 회로 전원 공급		단상 100V~120V 50Hz/60Hz
	200V	주 회로 전원 공급 장치	A-D 타입	단相/삼相 200V~240V 50Hz/60Hz
		주 회로 전원 공급 장치	E-F 타입	3단계 200V~240V 50Hz/60Hz
		제어 회로 전원 공급	A-D 타입	단일 단계 200V ~ 240V 50Hz/60Hz
		제어 회로 전원 공급	E-F 타입	단상 200V~240V B50Hz/60Hz
사용 환경 조건		온도		0 °C에서 55 °C까지의 작동 온도 (연결이 없습니다) 저장 온도 -20 °C ~ 65 °C (보증된 최대 온도: 72 시간 동안 80 °C, 응축이 없습니다.)
		습도		사용 및 보관 중 20% ~ 85% RH 이하로 유지하십시오 (집화없이)
		고도		해발 1000m 이하
		진동		5.88m/s2 이하, 10 Hz에서 60 Hz
제어 모드				IGBT PWM 시노 웨브 드라이브
ENCODER				23비트 (8388608 해상도) 7선 직렬 절대 인코더 추가 시스템 만이 필요하기 때문에 사용 중 절대 인코더에 배터리를 연결할 필요가 없습니다. 매개 변수 Pr0.15를 "1"로 설정하십시오.
I/O 커넥터	제어 신호		입력	10개의 유니버설 입력 매개 변수를 기반으로 보편적 입력 함수를 선택합니다.
	제어 신호		출력	6개의 보편 출력 매개 변수를 기반으로 보편적 출력 함수를 선택합니다.
	아날로그 신호		입력	없는데
	아날로그 신호		출력	출력 2 (애날로그 모니터 출력 2)
	펄스 신호		입력	입력 2 (오프토커플러 입력, 라인 수신기 입력)
	펄스 신호		출력	출력 4 (장선 드라이브에 3개, 컬렉터 회로에 1개)
커뮤니케이션 기능		USB		컴퓨터와 연결 등
		RS232		1: 1 의사소통	RS232 및 RS485은 A6 SE 시리즈에 적용되지 않습니다.
		RS485		1: 1 통신 (최고 31 축)	RS232 및 RS485은 A6 SE 시리즈에 적용되지 않습니다.
앞 패널				15 버튼 2 LED 6 위치
낡아				타입 A, 타입 B: 내장 재생 저항이 없습니다 (외부만) 타입 C-F: 내장 재생 저항 (외부일 수 있습니다)
동적 브레이크				A-F 타입: 내장
제어 모델				1 위치 제어기 2 내부 속도 제어기 3 위치/내용 속도 제어기

드라이브 윤곽 차원 도표:

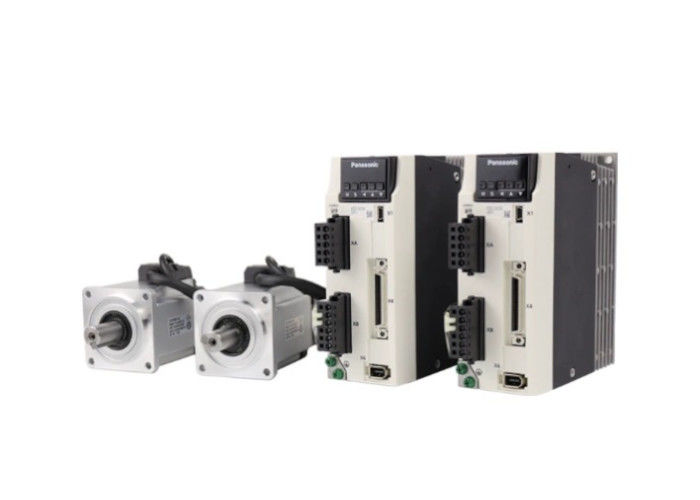

A6S 시리즈 세르보 드라이브.고속 반응과 고정도 위치. 0

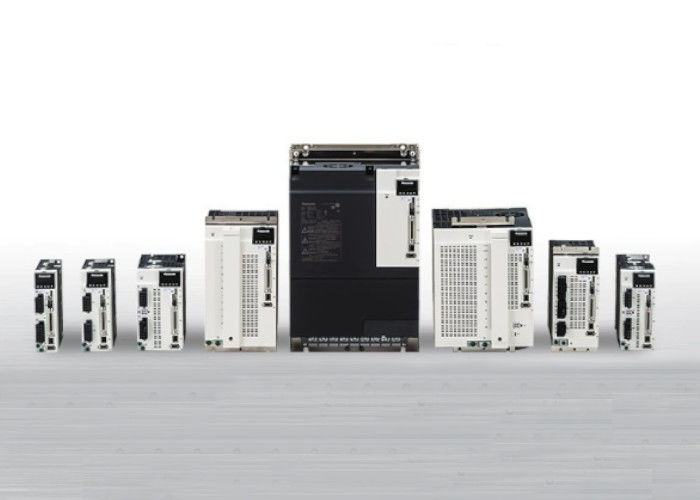

A6S 시리즈 세르보 드라이브.고속 반응과 고정도 위치. 4

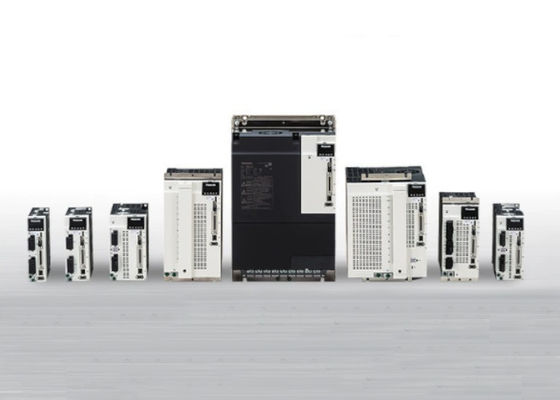

A6S 시리즈 세르보 드라이브.고속 반응과 고정도 위치. 8

1모델의 표상

기호	모델 이름	기호	모델 이름
MAD	A형	MDD	D형
MBD	B형	MED	E형
MCD	C형	MFD	F형

2 시리즈

기호	시리즈 이름
L	A6 시리즈

안전 기능

기호	사양
N	안전 기능이 없습니다.
T	안전장치

4운전자의 최대 등급 전류 출력

기호	가속 전류	기호	가속 전류
0	6A	5	40A
1	8A	8	60A
2	12A	A	100A
3	22A	B	120A
4	24A

5전력 공급 전압 사양

기호	사양
1	단전기 100V
2	3단계 200V
3	일단계/삼단계 200V

6I/F 사양 7기능적 차별화

기호	사양	기호	사양
S	아날로그/펄스	E	유니버설 타입 (펄스 트레인 특성)
		F	다기능 (펄스, 아날로그, 완전 폐쇄)
		G	범용 통신 유형 (펄스 트레인 특정, RS232/RS485)
N	RTEX	E	안전 기능이 없습니다.
N	RTEX	F	안전장치

적용 가능한 시나리오:

이는 주로 자동 생산 라인, 로봇 및 수치 제어 기계 도구와 같은 정확한 움직임 제어가 필요한 시나리오에 적용됩니다.신속하고 정확한 행동을 할 수 있습니다., 고속 반응, 고 정밀 위치, 따라서 생산 효율성 및 제품 품질을 향상.

제품 기능:

빠른 반응과 높은 정밀 위치:CPU와 다른 하드웨어를 업데이트하고 지역적으로 개발된 새로운 알고리즘을 결합함으로써 더 빠른 응답 속도가 달성됩니다.그것은 자동으로 공명으로 생성되는 마이크로 진동과 기계적인 흔들림으로 생성되는 진동을 제거하여 고 정밀 위치를 보장 할 수 있습니다..

효율적인 설정 및 조정:간단하고 빠르게 시간을 설정하고 조정하면 이전보다 약 64% 감소합니다.업그레이드 된 제품은 자동으로 설정하고 적응 크리 필터 기능과 다양한 이득을 조정할 수 있습니다, 조정 시간을 크게 줄입니다.

선택의 여러 종류:다기능 A6SF, 위치 제어 A6SE 및 보편 통신 A6SG와 같은 다양한 유형을 제공하여 다양한 응용 시나리오의 특정 요구를 충족시킵니다.

아날로그/펄스 트레인 입력/모드버스:여러 입력 방법과 통신 프로토콜을 지원하여 다른 장치와 연결 및 통합을 촉진합니다.

지원 및 서비스

24/7 고객 서비스 지원은 모든 질문에 답합니다.
제품 선택 및 문제 해결에 대한 전문가 조언
상세한 제품 정보와 교육 자료
완전 보증과 수리 서비스
제품 업데이트와 업그레이드

포장 및 운송:

A6S 시리즈 세르보 드라이브는 운송 중에 제품을 안전하고 안전하게 유지하도록 설계 된 고판 상자에 포장되어 배송됩니다. 상자는 제품을 안전하게 장착 할 수있는 맞춤형 삽입 장치가 있습니다.그리고 테이프로 봉인된상자 안쪽, 제품은 더 많은 완충 및 보호를 제공하기 위해 거품 포장과 거품 포장으로 포장됩니다. 포장 슬립 및 모든 홍보 자료는 패키지에 포함되어 있습니다.패키지는 UPS 또는 FedEx와 같은 신뢰할 수있는 운송사를 통해 배송됩니다.. 추적 정보는 패키지의 진행을 추적하기 위해 고객에게 제공됩니다. 배달 시간은 선택한 배송 방법과 목적지에 따라 달라집니다.

패키지는 UPS 또는 FedEx와 같은 신뢰할 수있는 운송사를 통해 배송됩니다. 추적 정보는 패키지의 진행을 추적하기 위해 고객에게 제공됩니다.배송 시간은 선택 된 배송 방법 및 목적지에 따라 다릅니다..
